В условиях, когда требования к скорости и точности аэрофотосъемки постоянно растут, выбор правильной платформы для LiDAR-сканирования становится ключевым фактором успеха. Новая флагманская модель DJI Matrice 400 (M400) обещает значительные преимущества по сравнению со своим предшественником, Matrice 350 (M350). Наш портал анализирует результаты полевого теста, проведенного для прямого сравнения двух дронов с одинаковой полезной нагрузкой — сенсором Zenmuse L2.
Теоретические расчеты против полевых испытаний

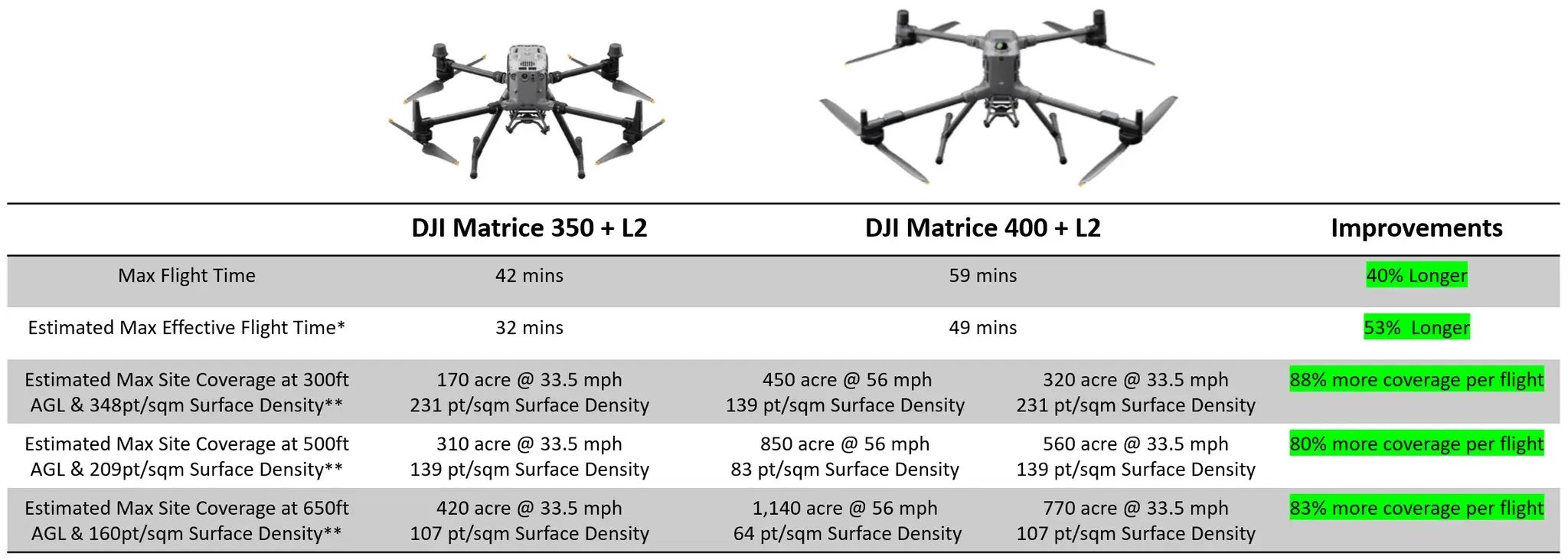

На бумаге преимущество M400 выглядит внушительно. Согласно официальным спецификациям, его максимальное время полета с L2 составляет 59 минут, что на 40% дольше, чем у M350. Если же учитывать только эффективное полетное время, затрачиваемое непосредственно на выполнение миссии, разрыв увеличивается до 53%. Это транслируется в более чем 80-процентное увеличение площади покрытия за один вылет.
Однако теория не всегда совпадает с практикой. Чтобы проверить реальную производительность, было организовано прямое сравнение систем M350+L2 и M400+L2 в идентичных условиях: на одном объекте, в один день, при одинаковой погоде и с аналогичными параметрами миссии.
Подготовка и планирование миссии
В качестве тестовой площадки был выбран участок площадью 160 акров в Калифорнии, пострадавший от лесных пожаров. Сложный рельеф с перепадами высот, разнообразной растительностью и остатками строений создал идеальные условия для оценки возможностей дронов в сценариях пост-катастрофического восстановления.
Планирование миссии выявило первые ключевые различия в рабочих процессах.
Рабочий процесс с Matrice 400

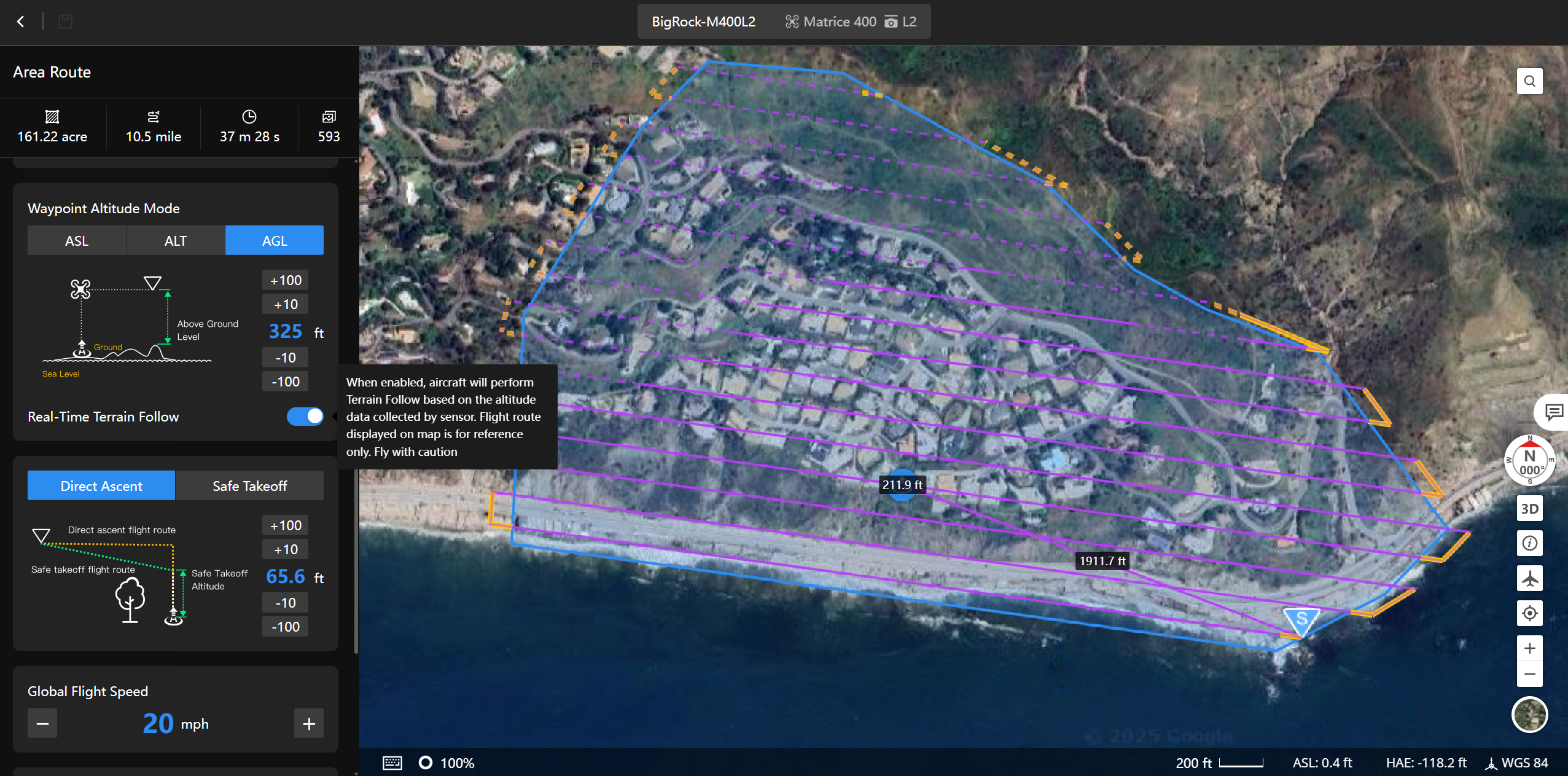

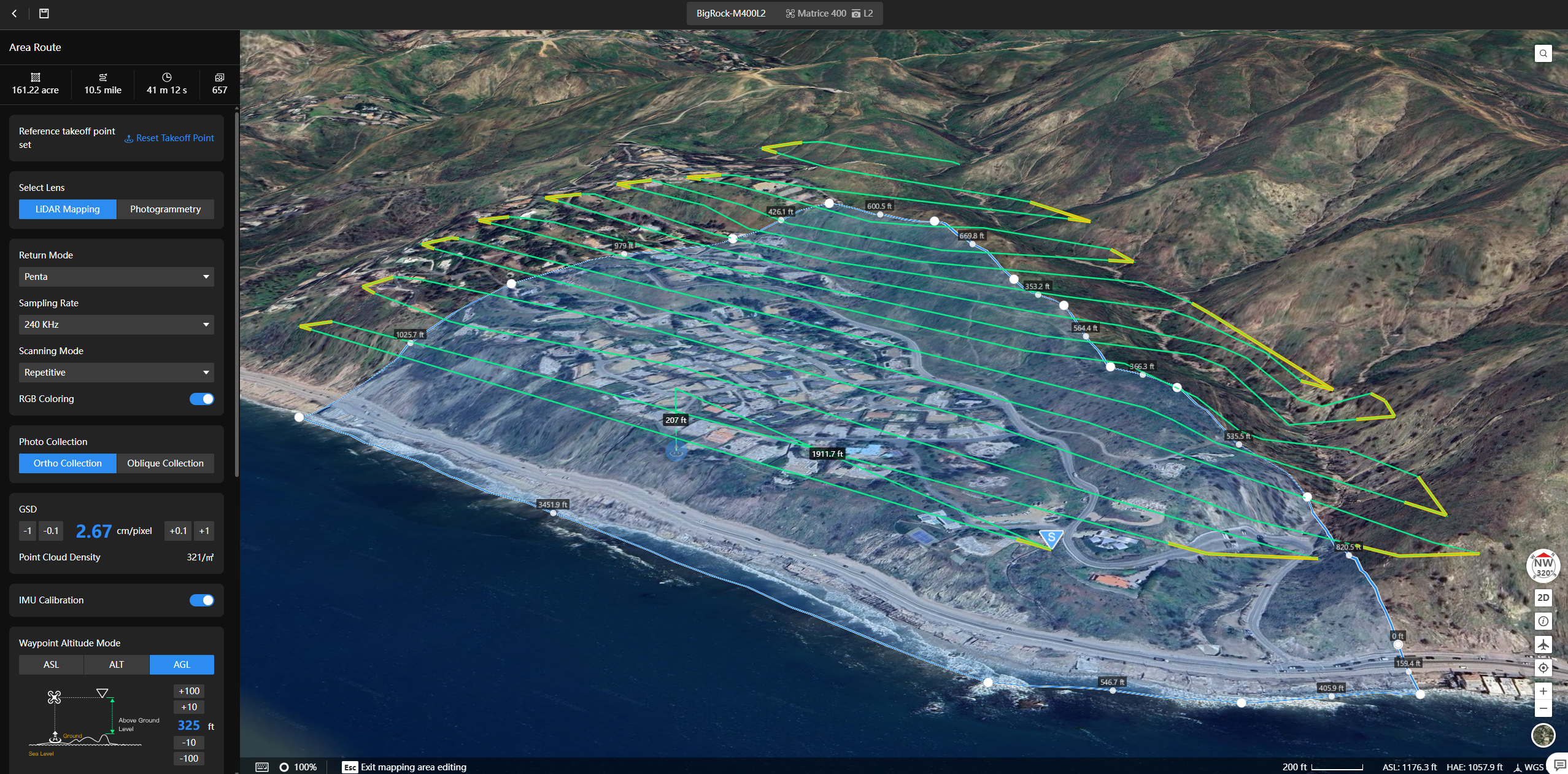

Для M400 миссия была создана в облачной платформе DJI FlightHub 2 и синхронизирована с приложением управления полетом DJI Pilot 2. Это позволило удобно спланировать все на настольном компьютере и обеспечить доступ к актуальной версии полетного задания для всей команды. Главным преимуществом M400 стала функция Real-Time Terrain Follow (следование рельефу в реальном времени), основанная на работе его усовершенствованных визуальных сенсоров. Оператору достаточно было задать высоту полета над уровнем земли (AGL) и активировать опцию, после чего дрон самостоятельно поддерживал заданную высоту на протяжении всего маршрута.
Рабочий процесс с Matrice 350

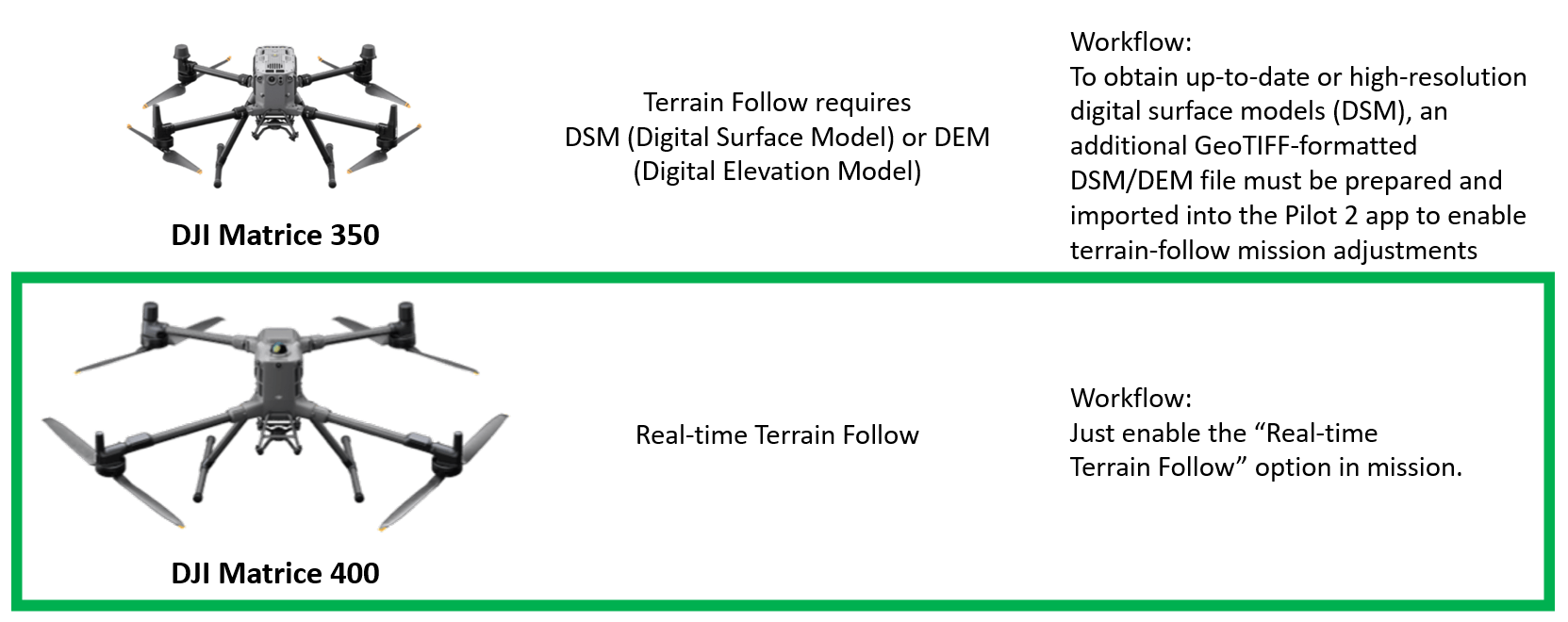

Платформа M350 не поддерживает функцию следования рельефу в реальном времени. Для поддержания постоянной высоты над изменяющимся ландшафтом потребовалось использование цифровой модели поверхности (DSM). В приложении DJI Pilot 2 необходимо было импортировать файл DSM/DEM в формате GeoTIFF или загрузить модель ASTER GDEM V3 с разрешением 30 метров. Хотя загрузка из интернета более удобна, данные ASTER могут быть устаревшими, что критично для объектов с динамично меняющимся рельефом (карьеры, стройплощадки). В данном тесте для M350 использовалась DSM-модель, сгенерированная по данным предварительного облета, выполненного M400. Это обеспечило точность, но добавило дополнительный этап в рабочий процесс.
Результаты полевых испытаний и сравнение эффективности
Уже на этапе планирования расчетное время миссии для M400 оказалось на 8 минут (около 18%) меньше, чем для M350. Изначально предполагалось, что эта разница нивелируется в полете, так как M400 будет тратить дополнительное время на наборы высоты и снижения, которые не учитывались в 2D-плане. Однако практика опровергла это предположение.

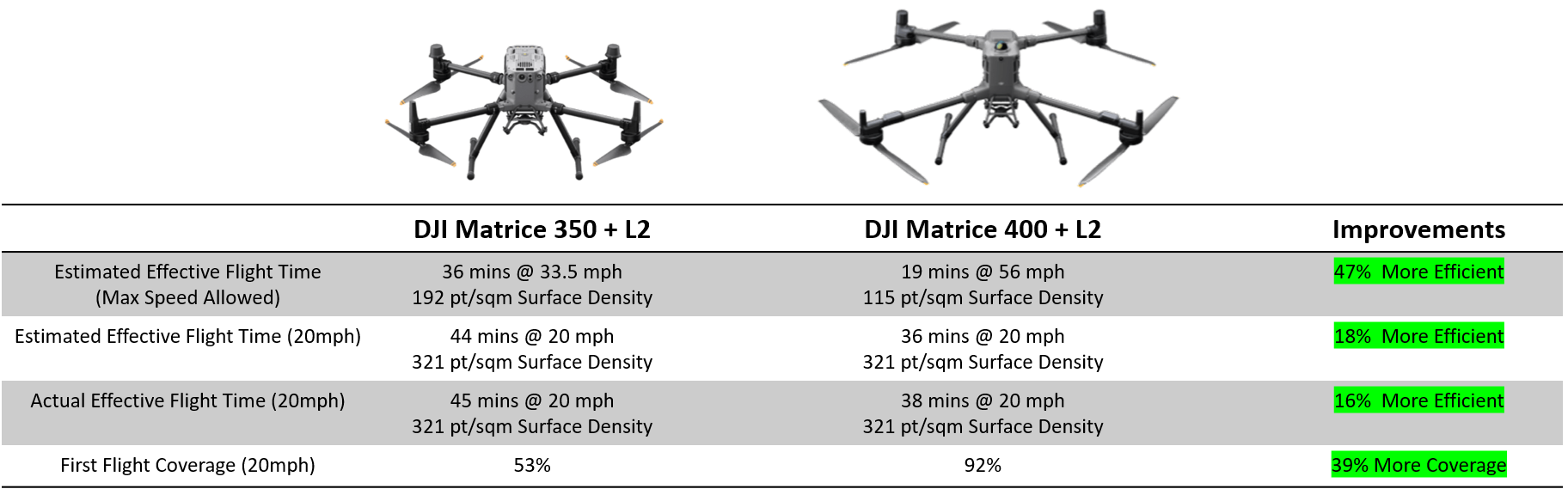

Для полного покрытия объекта площадью 160 акров обеим платформам потребовалось по два вылета. Результаты по эффективному времени работы (от первой до последней точки маршрута) оказались следующими:
| для Matrice 350: | для Matrice 400: |
| общее эффективное время работы составило 45 минут (Первый полет: 24 мин + Второй полет: 21 мин). | Общее эффективное время работы составило 38 минут (Первый полет: 35 мин + Второй полет: 3 мин). |

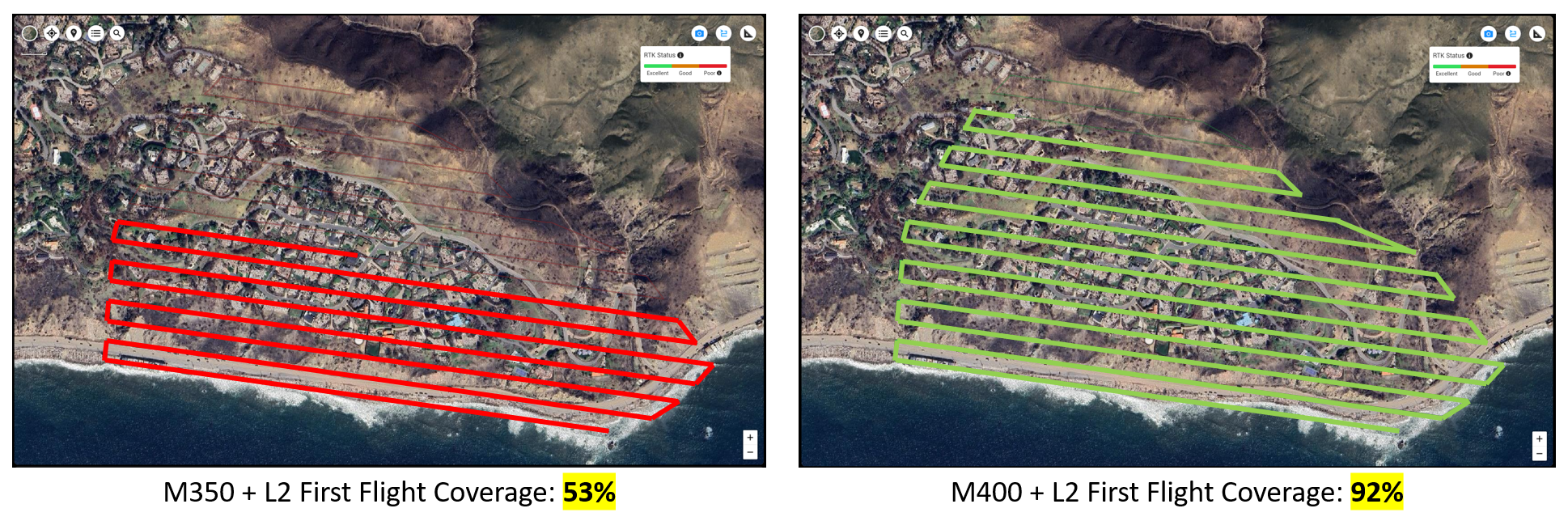

Таким образом, M400 показал 16%-ное улучшение общей эффективности полета. Более того, за первый вылет M400 смог покрыть на 39% большую площадь, чем M350, что существенно сократило время второго полета и общее время нахождения на объекте.
Ключевые преимущества Matrice 400
По результатам теста можно выделить три основных улучшения, которые обеспечили M400 преимущество:
- Следование рельефу в реальном времени: эта функция не только упрощает планирование миссии, исключая необходимость в поиске и подготовке DSM/DEM файлов, но и повышает безопасность и качество данных. Дрон автоматически поддерживает заданную высоту, обеспечивая равномерную плотность облака точек LiDAR и одинаковое наземное разрешение (GSD) на всем участке.
- Увеличенная эффективность полета: более продолжительное время полета позволяет покрывать большую территорию за один вылет. Это сокращает количество замен батарей, уменьшает время простоя (связанное с повторной инициализацией RTK) и минимизирует риски человеческих ошибок.
- Повышенное качество данных: благодаря непрерывности миссий и стабильному следованию рельефу, итоговые наборы данных, полученные с M400, более однородны и требуют меньше времени на постобработку.
Заключение
Проведенное сравнение наглядно демонстрирует, что DJI Matrice 400 представляет собой значительный шаг вперед по сравнению с Matrice 350 для задач LiDAR-картографирования. Увеличенное время полета, и, что более важно, интеллектуальная функция следования рельефу в реальном времени, напрямую транслируются в ощутимый выигрыш в эффективности, сокращение времени полевых работ и повышение качества конечного продукта. Для профессионалов, работающих на средних и крупных объектах, особенно со сложным рельефом, переход на новую платформу может стать ключевым фактором оптимизации операционных расходов и повышения конкурентоспособности.
