Несмотря на стремительное развитие цифровых систем управления беспилотным трафиком (UTM) и глобальное внедрение автоматизированных сервисов интеграции дронов в воздушное пространство, фундаментальный навык чтения визуальных аэронавигационных карт остается обязательным для квалифицированных внешних пилотов. Понимание структуры воздушного пространства, расположения аэропортов, рельефа и наземных препятствий критически важно не только для успешной сдачи сертификационных экзаменов (таких как FAA Part 107 в США), но и для обеспечения безопасности реальных полетов. В условиях растущей плотности совместного использования неба пилотируемой и беспилотной авиацией, умение читать карту — это первая линия защиты от воздушных инцидентов.
Основы чтения: начинайте с легенды
На первый взгляд аэронавигационная секционная карта (Sectional chart) может показаться перегруженной. Аэропорты, границы воздушного пространства, рельеф, препятствия и другие обозначения наслаиваются друг на друга. Именно поэтому изучение карты следует начинать не с самого маршрута, а с легенды.
Легенда — это ключ, который объясняет значение символов, цветовых кодировок и линий. Глубокое понимание легенды позволяет принимать точные решения без необходимости угадывать значения пиктограмм. Официальным эталоном для расшифровки таких данных (в американской системе) выступает Руководство пользователя аэронавигационных карт FAA (Aeronautical Chart Users’ Guide), положения которого во многом перекликаются со стандартами ИКАО, применяемыми по всему миру.
Чтобы не запутаться, рекомендуется разбить информацию на карте на четыре основные категории:
| категория данных | Что это помогает понять | Почему это важно для БПЛА |
|---|---|---|
| Локация (Местоположение) | Где именно вы находитесь на карте. | Необходимо для привязки символов и границ к конкретному району планируемых работ. |
| Аэропорты | Где поблизости оперируют пилотируемые суда. | Аэропорты формируют структуру окружающего воздушного пространства и определяют уровень необходимой осторожности. |
| Воздушное пространство | Какие правила или ограничения применимы. | Ключевой фактор для понимания того, требуется ли получение специального разрешения на полет. |
| Рельеф и препятствия | Физические угрозы, способные повлиять на безопасность. | Помогает заранее выявить вышки, перепады высот и риски потери прямой видимости (VLOS). |
Позиционирование: как найти себя на карте
Перед тем как карта принесет практическую пользу, оператору нужно сориентироваться. На экзаменах это обычно означает поиск точки по заданным координатам, а на практике — сопоставление реальной рабочей площадки с картой. Профессиональный подход строится на правиле: от общего к частному.
- Начните с известного ориентира: найдите крупный город, ближайший аэропорт или приметный географический объект (озеро, шоссе, береговая линия).
- Используйте широту и долготу: секционные карты имеют координатную сетку. Широта измеряется горизонтальными линиями, долгота — вертикальными.
- Сужайте фокус: найдя нужный район, не пытайтесь прочесть всё сразу. Оцените ближайшие аэропорты, затем границы воздушного пространства, и только после этого — точечные препятствия.
Аэропорты: оценка активности воздушного движения
Символы аэропортов — самый быстрый способ понять, что происходит вокруг точки взлета. Чтение этих символов сводится к трем шагам: определение типа аэропорта, оценка взлетно-посадочной полосы (ВПП) и изучение блока данных.
- Контролируемые и неконтролируемые: на картах стандарта FAA аэропорты с диспетчерской вышкой (контролируемые) обычно обозначаются синим цветом, а без вышки (неконтролируемые) — пурпурным (magenta). Синий цвет — это прямой сигнал о высокой загруженности и наличии контролируемого воздушного пространства.
- Обозначение ВПП: четко прорисованные, крупные ВПП указывают на развитую инфраструктуру с твердым покрытием, что подразумевает более интенсивный трафик.

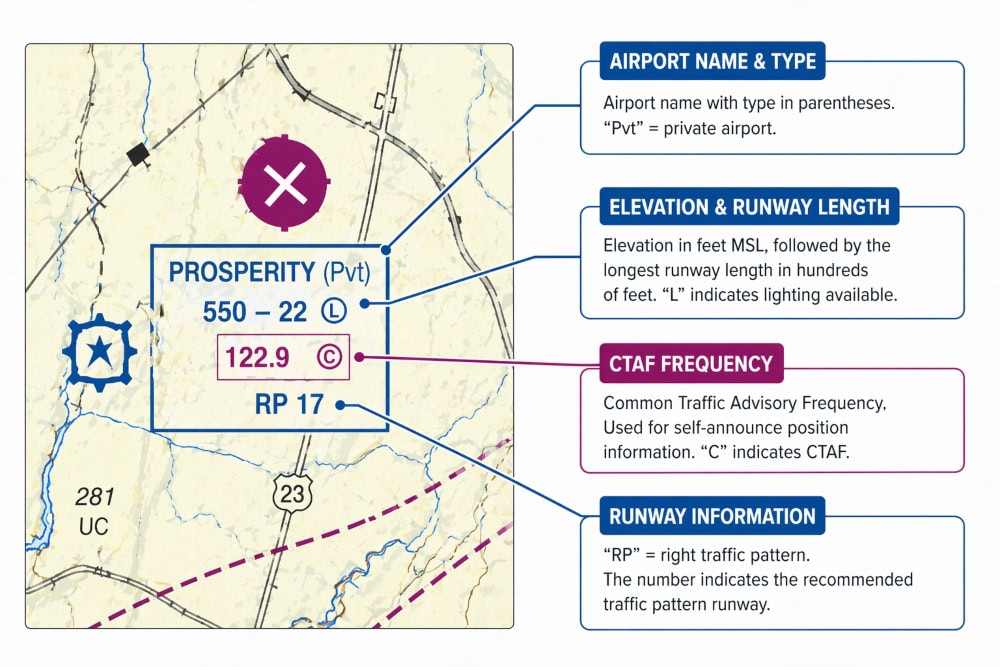

Особое внимание стоит уделить блоку данных аэропорта (Data Block). В нем компактно зашифрована информация о превышении аэродрома над уровнем моря (MSL), радиочастотах (например, CTAF), длине полосы и наличии освещения. Для пилота дрона эта информация критична при запросе разрешений или мониторинге радиоэфира.
Воздушное пространство: ключевой элемент для БПЛА

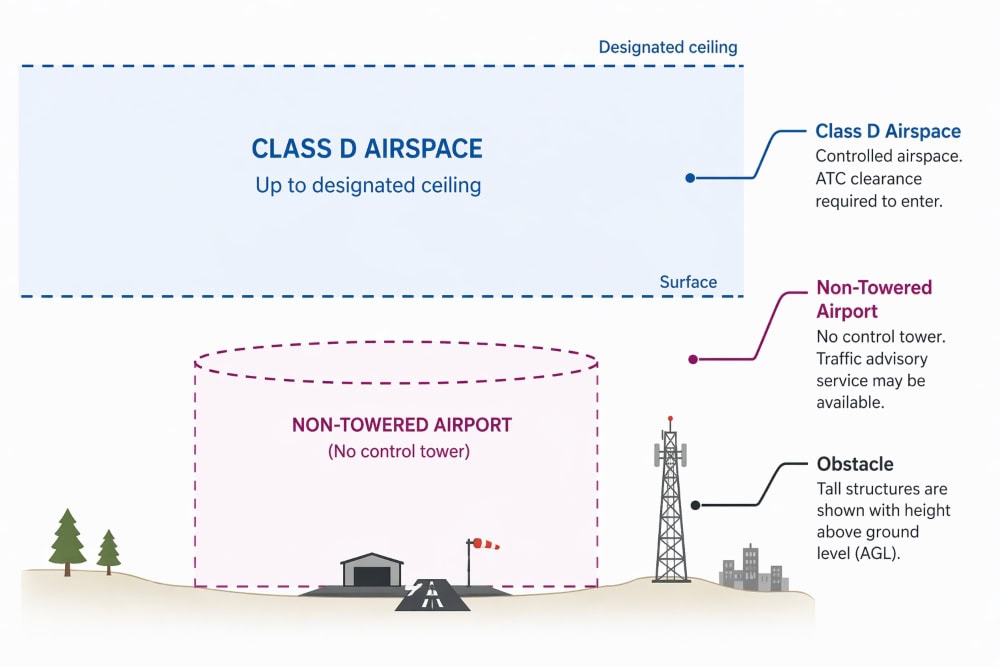

Воздушное пространство определяет, где дрон может летать свободно, а где требуется обязательное согласование. На аэронавигационных картах эти зоны обозначаются комбинацией цвета и типа линий (сплошные или пунктирные).
| Маркировка на карте | Тип воздушного пространства | Практическое значение для оператора |
|---|---|---|
| Сплошная синяя линия | Класс B (Class B) | Контролируемое воздушное пространство. Требуется разрешение |
| Сплошная пурпурная линия | Класс C (Class C) | Контролируемое воздушное пространство. Требуется разрешение. |
| Пунктирная синяя линия | Класс D (Class D) | Контролируемое воздушное пространство. Требуется разрешение |
| Пунктирная пурпурная линия | Класс E от поверхности (Class E) | Контролируемое пространство начинается прямо от уровня земли.Требуется разрешение |
| Отсутствие четких границ | Обычно Класс G (неконтролируемое) | Неконтролируемое воздушное пространство. |
Рельеф и препятствия: физические угрозы
В то время как регуляторные ограничения диктуются воздушным пространством, физическая безопасность полета зависит от рельефа и препятствий. Операторам БПЛА необходимо обращать внимание на символы вышек, радиомачт и ЛЭП, которые могут стать причиной столкновения или потери сигнала управления.
На картах также присутствуют значения MEF (Maximum Elevation Figures) — показатели максимальной высоты препятствий в секторе. Хотя эти цифры рассчитываются для пилотируемой авиации (указываются в футах MSL), для пилота дрона они служат индикатором — если значение MEF высокое, значит, в районе присутствуют серьезные перепады высот или высокие искусственные сооружения, требующие тщательного планирования безопасной высоты полета (в AGL).
4 главные ошибки при работе с картами
Эксперты выделяют четыре типичные ошибки, которые допускают как студенты на экзаменах, так и практикующие пилоты при подготовке к миссии:
- Попытка расшифровать всю карту сразу. Избыток информации приводит к путанице. Анализируйте только нужный вам сектор.
- Одинаковое отношение ко всем аэропортам. Синий (контролируемый) и пурпурный (неконтролируемый) аэропорты требуют совершенно разных протоколов согласования.
- Игнорирование данных о рельефе. Сосредоточившись на границах воздушного пространства, пилоты часто забывают о физических препятствиях, что ведет к потере связи с дроном из-за перекрытия радиосигнала холмами или зданиями.
- Восприятие бумажной карты как единственного источника истины. Секционная карта — инструмент базового планирования. Она не заменяет необходимость проверки актуальных NOTAM (извещений для пилотов) и запроса цифровых разрешений.
Нормативный и правовой контекст: от теории к практике
Умение читать аэронавигационную карту — это лишь фундамент. В современной реальности эти знания необходимо применять в связке с актуальными цифровыми инструментами и требованиями национальных регуляторов.
Российская Федерация
В России использование воздушного пространства строго регламентировано Федеральным агентством воздушного транспорта (Росавиация). Понимание классов воздушного пространства (А, С, G, H) необходимо для определения того, нужно ли устанавливать местный или временный режим ограничения использования воздушного пространства. Запрос на использование воздушного пространства (ИВП) и подача планов полетов для БПЛА осуществляется через Систему представления планов полетов по сети Интернет (СППИ). Знание визуальных карт помогает операторам корректно указывать границы района полета (в градусах, минутах и секундах) и определять принадлежность территории к зонам ответственности конкретных центров ЕС ОрВД.
США и Европа
В США концепция чтения VFR-карт жестко закреплена в требованиях сертификации FAA Part 107. Для легального коммерческого полета в контролируемом воздушном пространстве (например, Class B, C, D) пилот должен использовать систему LAANC, базирующуюся на тех же географических и высотных данных, что и секционные карты.
В Европейском Союзе концепция U-space от EASA (регулируемая, в частности, Исполнительным регламентом (ЕС) 2021/664) переводит классические карты в формат цифровых сервисов. Провайдеры услуг U-space (USSP) предоставляют операторам данные о геозонах, требованиях к сетевой идентификации и авторизации рейсов. Тем не менее, при проведении оценки рисков по методологии SORA (Specific Operations Risk Assessment) для получения разрешений на сложные полеты (BVLOS), оператор обязан продемонстрировать глубокое понимание структуры воздушного пространства и принципов эшелонирования, заложенных в традиционных аэронавигационных картах.
«Внедрение U-space и сервисов автоматизированного геофенсинга — это колоссальный шаг вперед для безопасной интеграции БПЛА. Однако технологии могут давать сбой. Умение пилота самостоятельно проанализировать аэронавигационную обстановку по первичным данным остается залогом безопасности», — подчеркивают отраслевые эксперты в сфере интеграции UTM-систем.
Заключение
Аэронавигационные карты — это универсальный язык авиации. Независимо от того, готовитесь ли вы к тесту, планируете сложную коммерческую инспекцию или просто собираетесь запустить дрон в новой локации, способность быстро считать тип воздушного пространства, идентифицировать ближайший аэропорт и оценить рельеф делает вас не просто оператором беспилотника, а полноценным и ответственным участником воздушного движения.
