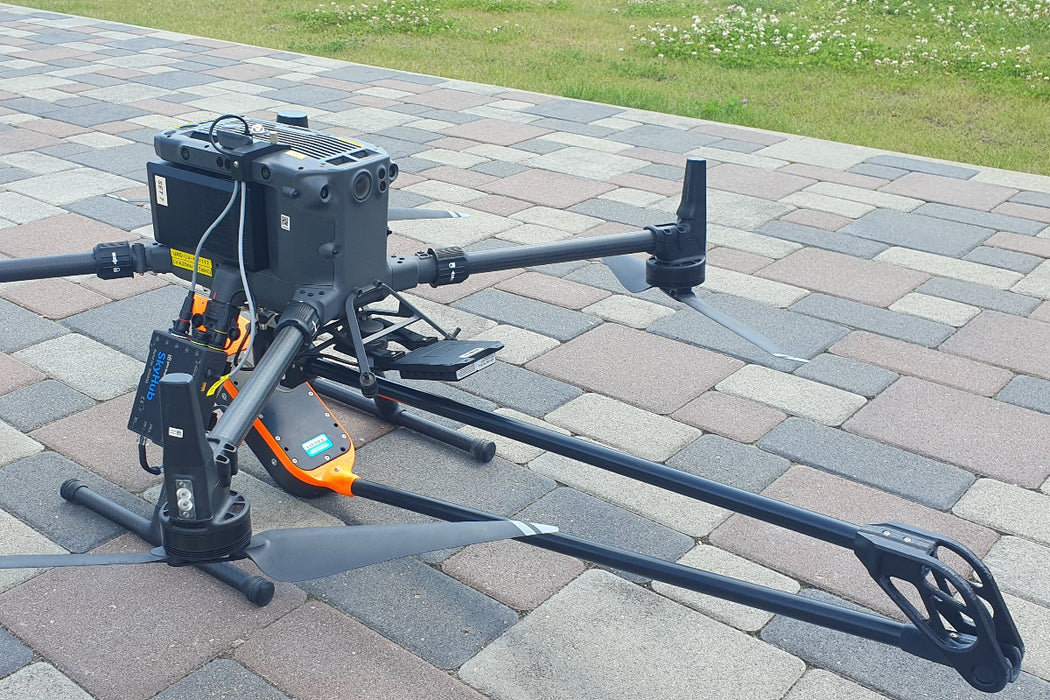

Компания SPH Engineering объявила о выпуске новой системы для беспилотных летательных аппаратов (БПЛА), оснащенной компактным многолучевым эхолотом (MBES) Cerulean Surveyor 240-16. Эта полезная нагрузка значительно расширяет возможности батиметрических и гидрографических съемок с воздуха, позволяя получать плотные батиметрические данные высокого разрешения на мелководье, в местах, ранее недоступных или небезопасных для традиционных методов исследования.
Революция в батиметрии мелководья
Новая система представляет собой качественный скачок в области гидрографических исследований. В отличие от традиционных однолучевых эхолотов, которые измеряют глубину только в одной точке под датчиком, многолучевая система Surveyor 240-16 создает полосу охвата до 80 градусов. Это позволяет операторам картографировать значительно более широкую площадь дна за один пролет, что кардинально повышает эффективность и скорость сбора данных. Система работает на частоте 240 кГц и способна измерять глубины в диапазоне от 0,5 до 50 метров, что делает ее идеальным инструментом для исследования внутренних водных путей, водохранилищ, портов и проведения экологического мониторинга.
Техническая интеграция и совместимость
Ключевым преимуществом новой системы является ее полная интеграция в экосистему SPH Engineering. Полезная нагрузка разработана для бесшовной работы с программным обеспечением для планирования полетов UgCS и бортовым компьютером SkyHub, что обеспечивает высокую точность и полную автоматизацию миссий. Общий вес всех компонентов в воздухе составляет всего 2,4 кг, а энергопотребление — 15 Вт. Такие характеристики делают систему совместимой с современными промышленными дронами, такими как DJI Matrice 300/350/400 и Inspired Flight IF800/IF1200, которые обладают достаточной грузоподъемностью. Максимальная грузоподъемность DJI Matrice 350 RTK составляет 2,7 кг, что подтверждает совместимость.
Ключевые характеристики системы
- Рабочая частота: 240 кГц
- Диапазон измерений: 0,5 – 50 м
- Геометрия луча: 4° вдоль трека (передача); 7° поперек трека (прием)
- Угловое разрешение: до 1° (с использованием обработки по углу прихода сигнала)
- Разрешение по дальности: 0,5% от настройки дальности
- Энергопотребление: 15 Вт
- Интегрированные датчики: наклон/крен, температура
- Вес: 1,8 кг (только датчик), 2,4 кг (все компоненты)
Полевые испытания и практическое применение
В августе 2025 года SPH Engineering провела успешные полевые испытания системы на озере Титурга в Латвии. Полеты выполнялись со средней скоростью 1,2 м/с, что позволило найти оптимальный баланс между плотностью собираемых данных и продолжительностью полета БПЛА. Испытания подтвердили, что система MBES обеспечивает скачкообразное повышение эффективности, позволяя получать детализированные карты рельефа дна. Результаты также сравнивались с данными, полученными с помощью однолучевых систем, которые остаются ценным инструментом для контроля качества. Комбинированный подход продемонстрировал, как беспилотная гидрография может обеспечить как высокоточное картографирование, так и надежную проверку данных в условиях, где работа с лодок была бы затруднительной или опасной.
Мнение эксперта и перспективы рынка
По словам Алексея Добровольского, генерального директора SPH Engineering, новая разработка знаменует собой важную веху в развитии беспилотной батиметрии.
«Полезная нагрузка на базе Cerulean Surveyor 240-16 — это важный этап в развитии батиметрии с использованием дронов. Объединяя многолучевую технологию с платформами БПЛА, мы даем возможность гидрографам собирать плотные батиметрические данные за малую долю времени и затрат по сравнению с традиционными системами. Эта интеграция открывает новые возможности для съемки водохранилищ, озер и прибрежных районов, которые ранее были недоступны или небезопасны».
Выпуск данной системы позиционирует SPH Engineering в авангарде беспилотной гидрографии, предоставляя геодезистам и исследователям инструменты, которые не только повышают производительность, но и расширяют границы сбора данных в сложных условиях.
