Компания DJI в очередной раз подтвердила свои лидирующие позиции в области аэрофотосъемки, продемонстрировав впечатляющие возможности новой LiDAR-системы Zenmuse L2. В ходе совместного проекта со специалистами лесного хозяйства Англии (Forestry England) были проведены тестовые полеты, которые наглядно показали способность системы проникать сквозь плотный лесной полог и создавать высокоточные цифровые модели рельефа (DEM). Это открывает новые горизонты для применения дронов в лесном хозяйстве, экологии и археологии.
Детали тестирования в лесу Килдер
Для демонстрации возможностей полезной нагрузки Zenmuse L2 была выбрана сложная локация — густой лес Килдер в Нортумберленде, Англия. Тестовая миссия была проведена на дроне DJI Matrice, что позволило оценить работу системы в реальных условиях.
Полетное задание длительностью всего 15 минут выполнялось со следующими параметрами:
- Высота полета: 60 метров над землей.
- Скорость: 5 м/с в режиме ортофотоплана.
- Режим сканирования: повторяющееся сканирование для повышения плотности точек.
- Количество отражений: использовался режим пятикратного возврата (Penta Return).
- Пространственное разрешение (GSD): 1.5 метра.
Такие параметры позволили собрать достаточный объем данных для построения детализированных моделей, даже под густой кроной деревьев.
Технологический прорыв: как L2 «видит» сквозь листву
Ключевая технология, лежащая в основе Zenmuse L2 — это LiDAR (Light Detection and Ranging). Система испускает лазерные импульсы и измеряет время их возвращения после отражения от объектов. Главное преимущество L2 в лесных массивах — способность регистрировать до пяти отражений от одного лазерного луча.

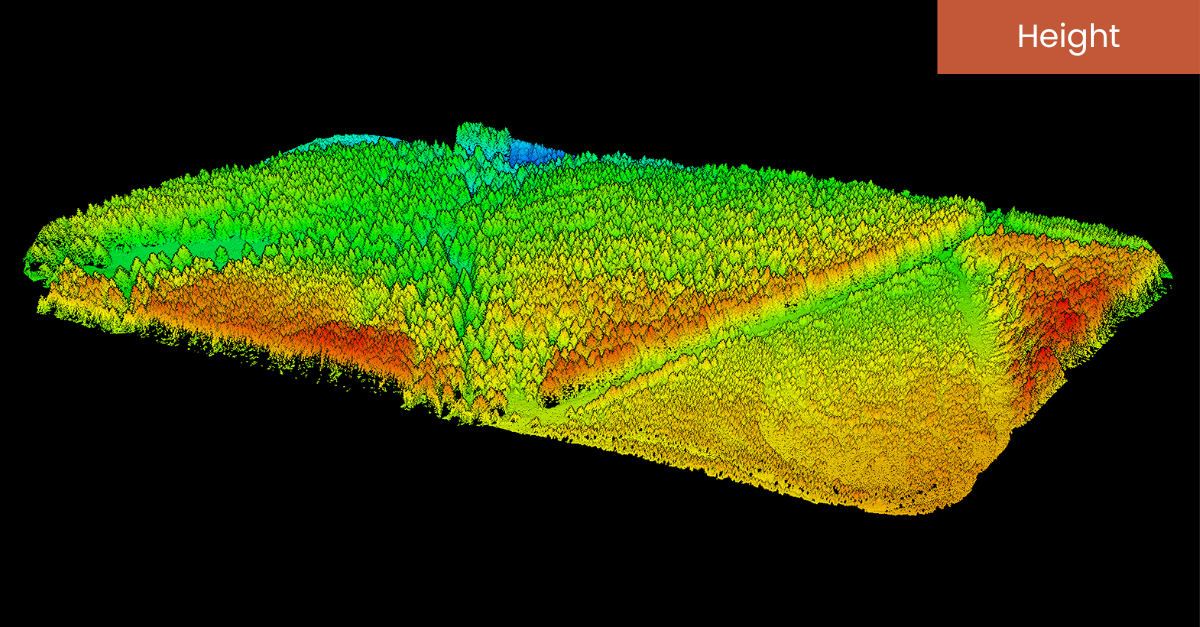

Первые отражения фиксируются от верхнего яруса крон деревьев, последующие — от ветвей и листвы на разной высоте, а последний, самый важный импульс, достигает земли и отражается от нее. Именно этот механизм позволяет «отфильтровать» растительность и построить точную цифровую модель рельефа (Digital Elevation Model, DEM) — карту реальной поверхности земли без учета деревьев и строений.

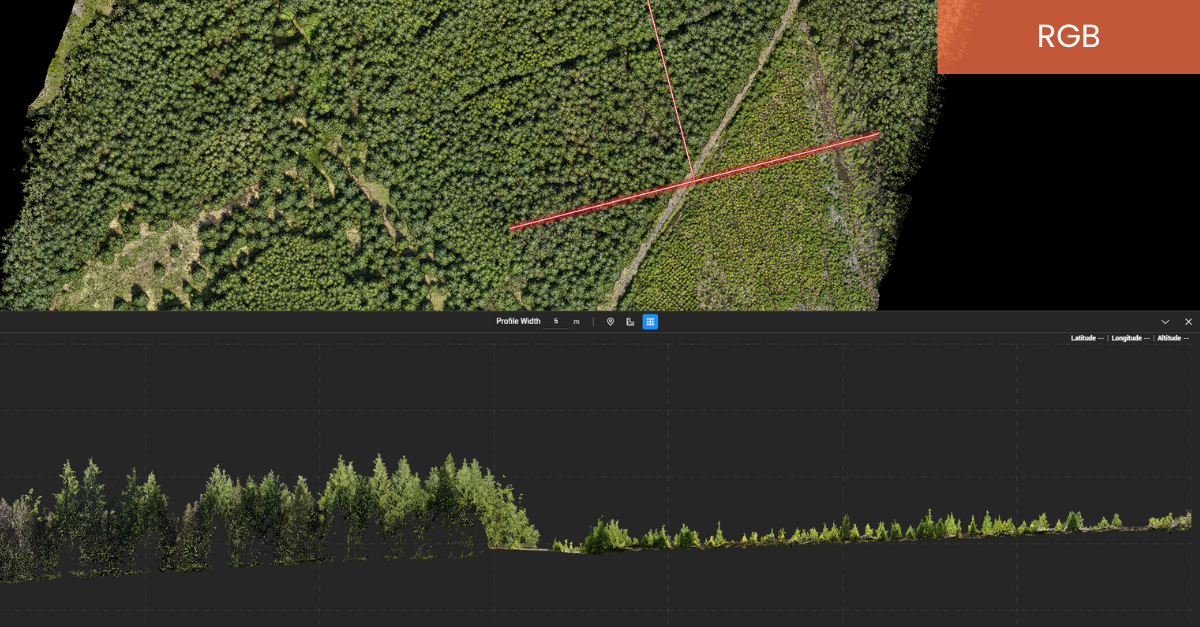

На приведенных профилях облаков точек видно, как лазерные лучи проникают сквозь кроны, достигая земли и формируя четкий профиль рельефа под лесом.
Технические характеристики и совместимость

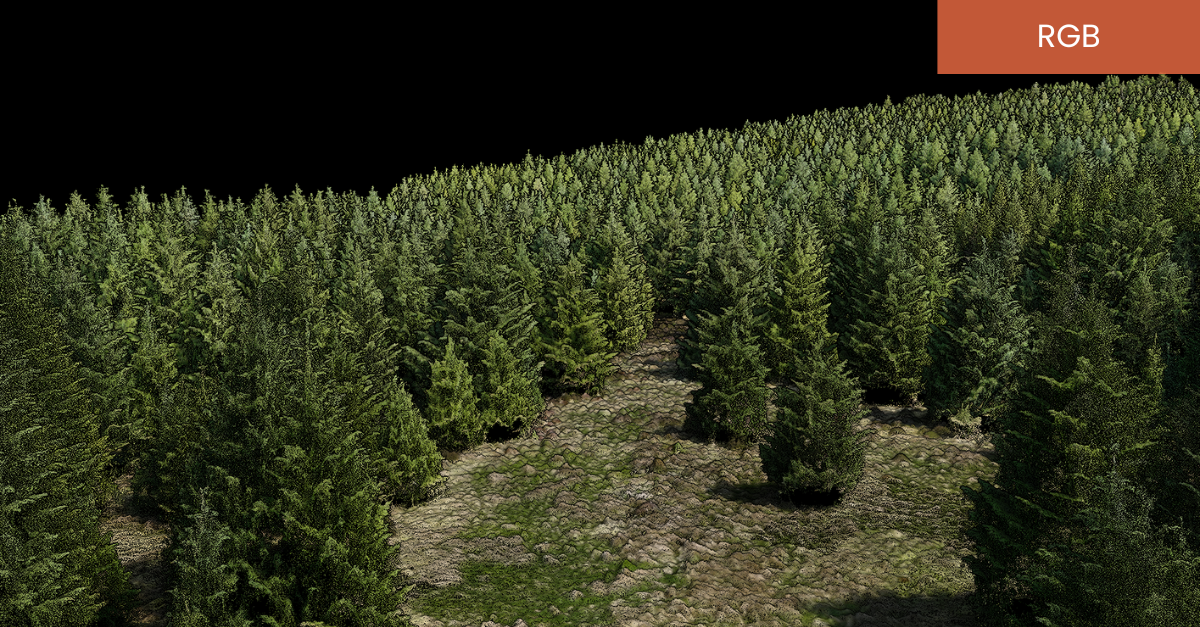

Zenmuse L2 представляет собой интегрированное решение, включающее не только LiDAR, но и высококачественную RGB-камеру. Это позволяет создавать не просто трехмерные модели, а реалистичные цветные облака точек (True-color point clouds), совмещая геометрическую точность лидара с визуальной информацией с камеры.
- LiDAR-модуль: скорость генерации точек до 240 000 точек/с (при одном отражении), поддержка до 5 отражений, дальность обнаружения до 250 м при 10% отражательной способности.
- RGB-камера: 4/3-дюймовая CMOS-матрица, 20 Мп, механический затвор для устранения смаза при движении.
- Высокоточная система IMU: обеспечивает точность позиционирования без необходимости прогрева, что значительно сокращает время подготовки к полету.
Полезная нагрузка Zenmuse L2 совместима с флагманскими промышленными платформами DJI, такими как Matrice 300 RTK и Matrice 350 RTK. Обработка данных производится в специализированном ПО DJI Terra.
Практическое применение и нормативный контекст в России
Возможности Zenmuse L2 открывают широкие перспективы для различных отраслей:
- Лесное хозяйство: инвентаризация лесов, оценка биомассы, мониторинг здоровья насаждений и планирование лесозаготовок.
- Экология: картирование среды обитания животных, анализ структуры леса, мониторинг эрозии почвы.
- Археология: обнаружение скрытых под растительностью древних поселений, дорог и земляных сооружений.
- Инспектирование инфраструктуры: мониторинг линий электропередач и трубопроводов в лесистой местности.
Что нужно знать операторам в России
Для российских пользователей важно помнить, что применение профессионального оборудования, такого как DJI Matrice с Zenmuse L2, строго регулируется законодательством.
Во-первых, беспилотное воздушное судно (БВС) такой массы подлежит обязательной государственной регистрации в Росавиации. Во-вторых, выполнение полетов требует согласования с органами организации воздушного движения и, в зависимости от местоположения, получения разрешений от местных администраций и других ведомств. В-третьих, создание высокоточных картографических материалов, включая цифровые модели рельефа, относится к геодезической и картографической деятельности, которая в Российской Федерации подлежит лицензированию. Коммерческое использование данных, полученных с помощью LiDAR, для создания официальных карт и планов требует наличия соответствующей лицензии.
Таким образом, Zenmuse L2 является мощным инструментом для профессионалов, но его эффективное и законное использование требует не только технических навыков, но и глубокого понимания нормативно-правовой базы в сфере беспилотной авиации и геодезии.
* Источник фото — heliguy.com
