В мире 3D-реконструкции реальности происходит тихая революция. Новая технология, известная как Gaussian Splatting (3D-гауссианы или гауссиан сплэттинг), стремительно набирает популярность, предлагая более быструю и фотореалистичную альтернативу традиционным методам, таким как облака точек и полигональные сетки. Для операторов дронов, занимающихся картографией, инспекцией и созданием цифровых двойников, это открывает новые горизонты, что подтверждается недавним обновлением ключевого ПО, такого как DJI Terra.
Сравнительное изображение: модель Gaussian Splatting (слева) обеспечивает плавное фотореалистичное изображение, в то время как облако точек (справа) состоит из отдельных точек.
Что такое Gaussian Splatting?
Gaussian Splatting (GS) — это метод создания и рендеринга 3D-сцен, который использует не полигональные сетки или отдельные точки, а тысячи перекрывающихся трехмерных эллипсоидов, называемых «гауссианами». Каждый такой «сплэт» (от англ. splat — «клякса», «пятно») обладает набором характеристик: положение в пространстве, цвет, прозрачность, форма и ориентация. Используя принципы нейронного рендеринга, система оптимизирует эти параметры на основе серии исходных фотографий или видео, создавая плавное и непрерывное представление объекта. Это позволяет добиться высокой степени фотореализма и корректно отображать сложные поверхности, такие как стекло, вода, тонкие провода или густая листва, что часто является проблемой для классической фотограмметрии.
Gaussian Splatting против облаков точек: ключевые различия
Хотя обе технологии служат для создания цифровых моделей реальности, они решают разные задачи. Облака точек, получаемые с помощью LiDAR-сканеров или фотограмметрии, представляют собой набор точек с точными x, y, z координатами. Их главное преимущество — метрическая точность, что делает их незаменимым инструментом для геодезии, строительства, проектирования и любых задач, где критически важны точные измерения. Однако визуально облака точек могут выглядеть разреженными и менее реалистичными.
Gaussian Splatting, напротив, ставит во главу угла скорость и визуальное качество. Модели, созданные с помощью GS, обеспечивают бесшовное, детализированное и реалистичное изображение с корректной передачей света и отражений. Время обработки данных для GS зачастую измеряется минутами, тогда как построение качественного облака точек и сетки может занимать часы.
Сравнительная таблица методов
| Характеристика | Облака точек | Gaussian Splatting |
|---|---|---|
| Структура данных | Набор отдельных точек с 3D-координатами | Коллекция перекрывающихся 3D-гауссианов |
| Визуальное качество | Разреженное, «зернистое» представление | Плавное, непрерывное, фотореалистичное |
| Скорость обработки | Более медленная, требует постобработки (создание сетки) | Значительно быстрее, рендеринг в реальном времени |
| Точность измерений | Высокая (отраслевой стандарт) | Ниже, чем у облаков точек; основная цель — визуализация |
| Лучшие сценарии применения | Инженерные изыскания, картография, строительство, BIM | Визуальные инспекции, виртуальные туры, VFX, маркетинг |
| Отображение сложных поверхностей | Проблемы с отражающими, прозрачными и тонкими объектами | Высокая эффективность в отображении сложных поверхностей |
Программное обеспечение и сбор данных
Сбор данных для обоих методов может осуществляться с помощью дронов, оснащенных как фотограмметрическими камерами (например, DJI Zenmuse P1), так и LiDAR-сканерами (Zenmuse L2), а также с помощью ручных сканеров, таких как XGRIDS Lixel. Дроны обеспечивают уникальное преимущество за счет возможности автоматизированного сбора данных с высоты, что позволяет охватить большие территории и труднодоступные места.
Ключевым событием для отрасли стал выход обновления DJI Terra v5.0.0, в котором была добавлена нативная поддержка технологии Gaussian Splatting. Это позволило создать единый аппаратно-программный комплекс, где данные, собранные дронами DJI (от профессиональных Matrice 350/400 до потребительских серий Mavic и Air), могут быть быстро обработаны для получения фотореалистичных 3D-моделей. Согласно тестам DJI, на крупных проектах обработка с помощью GS в Terra происходит вдвое быстрее по сравнению с традиционным созданием 3D-сетки. Готовые модели экспортируются в универсальных форматах, таких как PLY и 3DTiles, для использования в сторонних приложениях.
Важно отметить, что на данный момент функция GS в DJI Terra не поддерживает встроенные инструменты для измерений, что еще раз подчеркивает её основное предназначение — визуализацию.

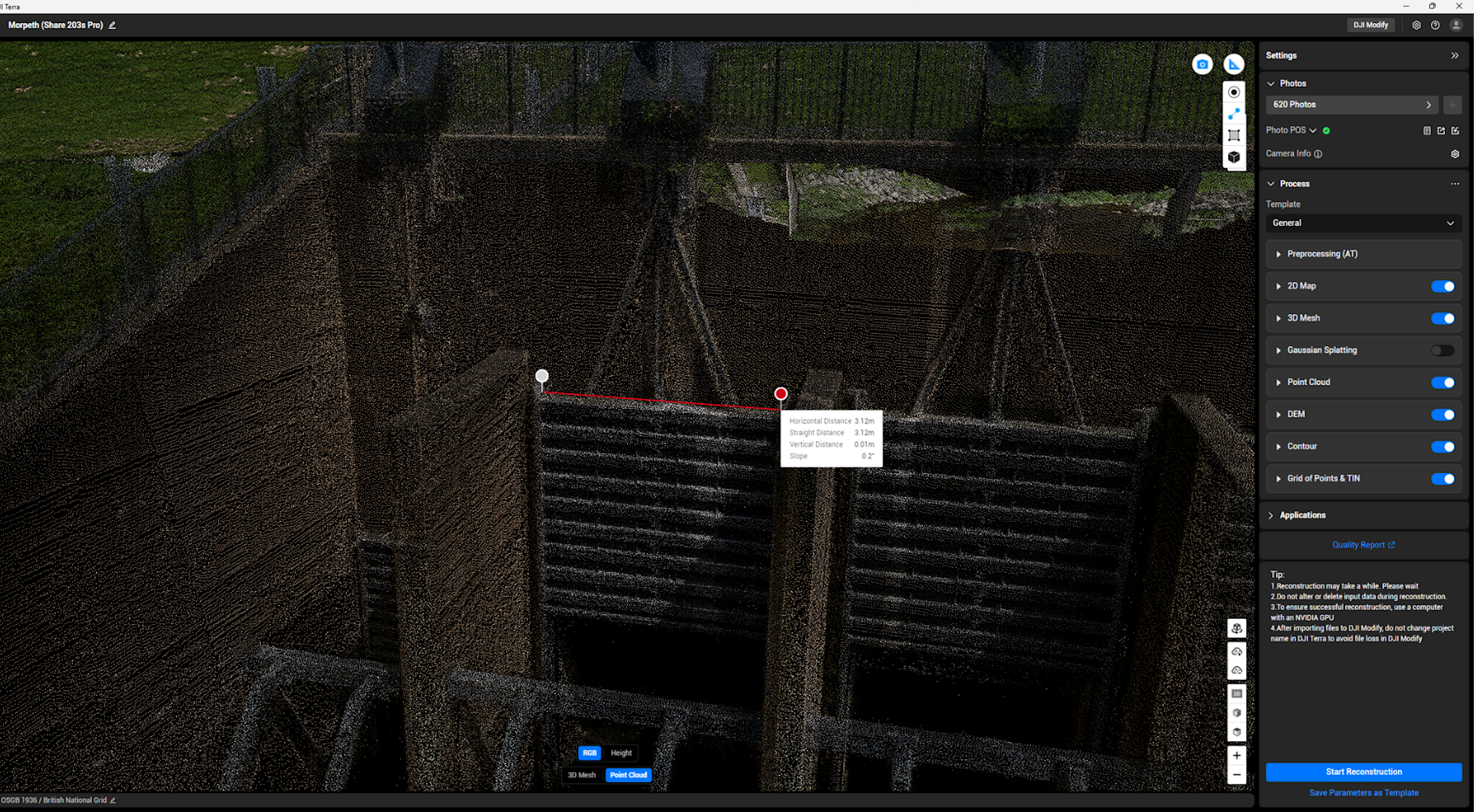

Облако точек остается стандартом для задач, требующих точных инженерных измерений.
Практическое применение и гибридный подход
Технологии не столько конкурируют, сколько дополняют друг друга. Наиболее эффективным становится гибридный подход: облако точек используется для получения точных метрических данных и интеграции с САПР, а модель Gaussian Splatting — для визуальной оценки, презентаций и создания иммерсивных виртуальных туров. Это позволяет инженерам и заказчикам не только работать с точными чертежами, но и «погружаться» в фотореалистичный цифровой двойник объекта.
Примером такого подхода служит проект по мониторингу железнодорожной инфраструктуры на вокзале Ливерпуль-стрит в Лондоне, где за один проход ручным сканером были получены данные как для точного облака точек, так и для впечатляющей визуализации Gaussian Splatting. Кен Дёрлинг, инженер по активам Network Rail, высоко оценил потенциал метода для всей железнодорожной отрасли.

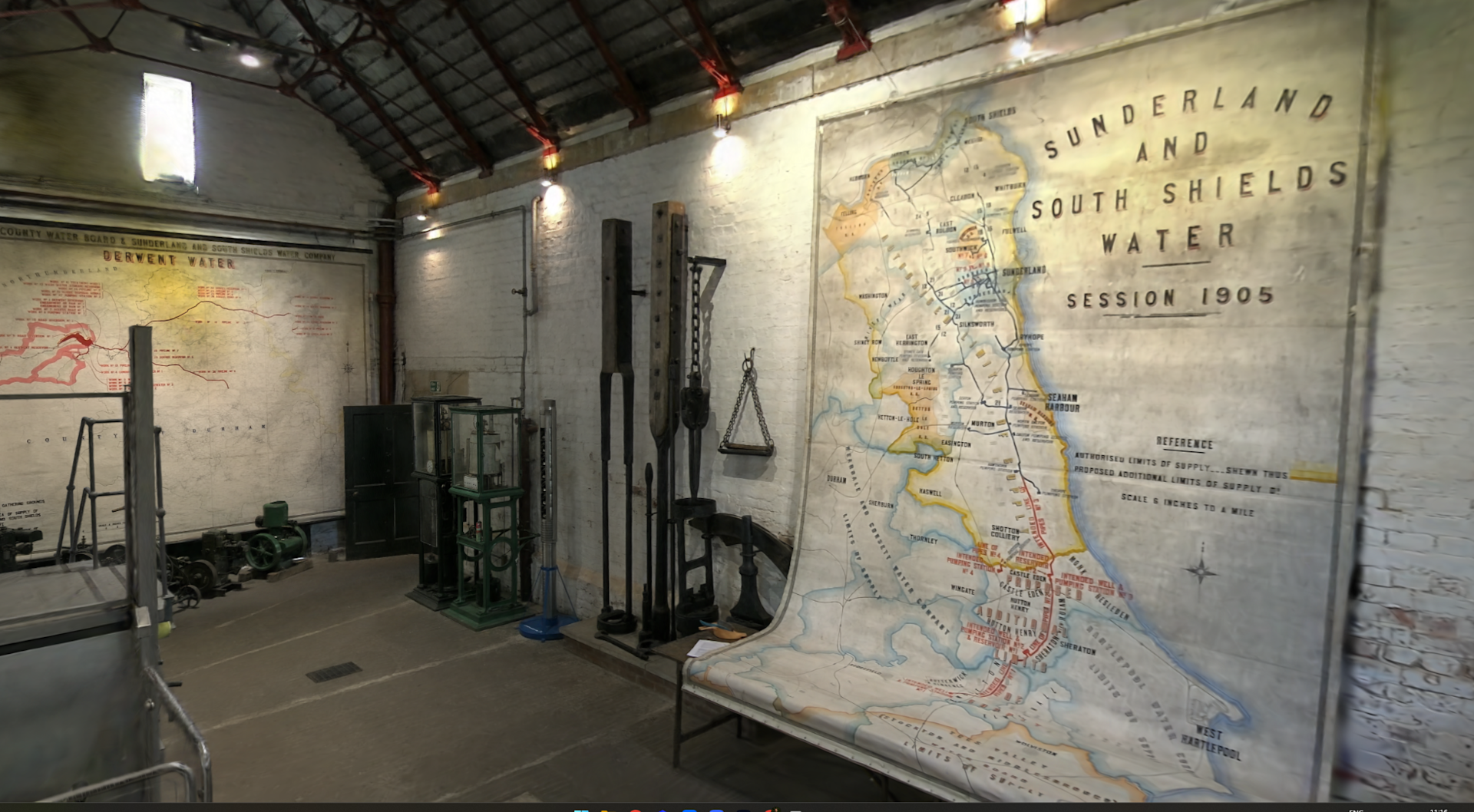

Пример детализированной модели Gaussian Splatting, созданной на основе данных с дрона и ручного сканера, на примере музея Ryhope Engines Museum.
Перспективы и значение для операторов дронов
Интеграция Gaussian Splatting в ведущие программные пакеты, такие как DJI Terra и Pix4D, знаменует собой важный сдвиг в индустрии. Эта технология демократизирует создание высококачественного 3D-контента, делая его быстрее и доступнее. Для операторов дронов это означает расширение спектра предлагаемых услуг: от стандартной ортофотосъемки и маркшейдерских работ до создания впечатляющих виртуальных туров для недвижимости, детальных визуальных отчетов для инспекций и производства контента для VR/AR.
В то время как облака точек остаются золотым стандартом для точности, Gaussian Splatting становится новым мощным инструментом для визуальной коммуникации, открывая эру по-настоящему реалистичных и быстро создаваемых цифровых двойников.
