Инновационный инспекционный дрон Elios 3, оснащенный лидаром и защитной конструкцией, был применен на гидроэлектростанции на юго-западе Китая для обследования напорного трубопровода (турбинного водовода). Вся процедура сбора данных заняла всего семь минут, продемонстрировав беспрецедентный уровень скорости и безопасности по сравнению с традиционными методами, которые могут занимать часы или даже дни.
Проблема: опасность и низкая эффективность традиционных инспекций
Напорные трубопроводы — это массивные трубы, по которым вода под высоким давлением подается из водохранилища к турбинам ГЭС. Их целостность критически важна для бесперебойной и безопасной работы всей станции. Регулярные инспекции необходимы для выявления таких дефектов, как трещины, сколы бетона, оголение арматуры, эрозия и протечки. Однако традиционные методы оценки состояния этих объектов сопряжены со значительными трудностями.
Как правило, инспекции требуют спуска людей в замкнутые, наклонные или вертикальные пространства, часто в полной темноте. Это связано с высоким риском падений и требует сложных страховочных систем. Ранее для подобных задач на данном объекте использовалась специально сконструированная тележка со сканером FARO S350, которую опускали по трубопроводу с помощью системы стальных тросов. Такой подход не только медленный и трудоемкий, но и не всегда обеспечивает полный сбор данных, оставляя «слепые зоны».
Технологическое решение: Elios 3 для замкнутых пространств
Для решения этих проблем китайская компания Sichuan Institute of Geological Engineering Investigation Group Co. Ltd (SIGEIG), специализирующаяся на сложных инженерных изысканиях, применила дрон Elios 3 производства швейцарской компании Flyability. Этот аппарат специально разработан для работы внутри помещений и в замкнутых пространствах, где GPS-сигнал недоступен.
Ключевые характеристики Elios 3, делающие его идеальным инструментом для таких задач:
- Защитная клетка: уникальная сферическая конструкция из углеродного волокна позволяет дрону выдерживать столкновения с препятствиями без потери управления и повреждения пропеллеров, что критически важно в узких трубах.
- SLAM-алгоритм и LiDAR: дрон оснащен лидаром (лазерным сканером) и технологией FlyAware™, которая в реальном времени строит 3D-карту окружающего пространства. Это позволяет пилоту уверенно ориентироваться в полной темноте и обеспечивает стабильный полет без GPS.
- Качественная съемка: на борту установлена 4K-камера и мощная система освещения (16 000 люмен), что дает возможность получать детализированные визуальные данные о состоянии поверхностей.
- Комплексный сбор данных: Elios 3 одновременно собирает и визуальную информацию, и точное облако точек с лидара. Это позволяет не только увидеть дефект, но и точно определить его местоположение в 3D-модели всего объекта для планирования ремонтных работ.
Ход инспекции и результаты

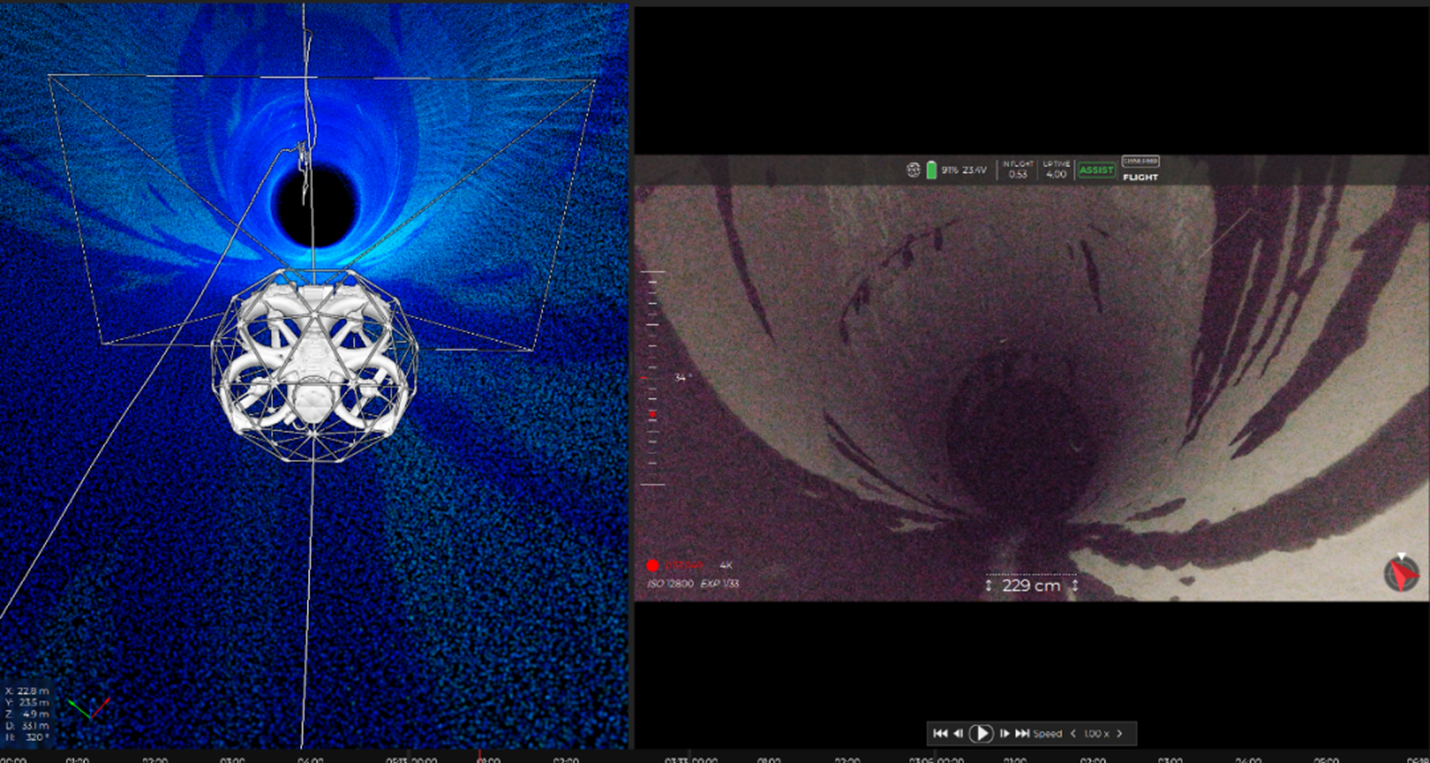

Команда SIGEIG запустила Elios 3 внутрь напорного трубопровода. Пилот управлял дроном, ориентируясь по видеопотоку и 3D-карте, генерируемой в реальном времени. Дрон пролетел по центральной оси трубопровода, сканируя внутреннюю поверхность.
Весь полет по сбору данных занял всего 7 минут. За это время удалось получить исчерпывающую информацию, достаточную для полной оценки состояния объекта. Это в сотни раз быстрее традиционных методов, которые занимают от нескольких часов до нескольких дней. Компания SIGEIG отмечает, что после внедрения Elios 3 в свои рабочие процессы эффективность инспекций туннелей выросла на 400%, а затраты сократились до 90%.
«Сочетание всестороннего охвата данных с устранением рисков для персонала сделало Elios 3 выигрышной комбинацией и идеальным дроном для инспекций напорных трубопроводов», — отмечают представители SIGEIG.
Практическое значение и перспективы
Успешное применение Elios 3 на ГЭС в Китае — яркий пример того, как роботизированные системы меняют подходы к промышленным инспекциям. Для энергетической отрасли это означает:
- Повышение безопасности: полное исключение необходимости нахождения людей в опасных зонах.
- Сокращение простоев: высокая скорость инспекции позволяет минимизировать время, на которое необходимо останавливать оборудование, что снижает экономические потери.
- Качество данных: создание точных цифровых двойников объектов (3D-моделей) обеспечивает более качественный анализ и предиктивное обслуживание.
Хотя данный полет проводился в замкнутом пространстве и не подпадает под стандартные правила полетов БПЛА в открытом воздушном пространстве, он демонстрирует потенциал дронов для выполнения сложных задач в режиме BVLOS (вне прямой видимости). Уверенная работа навигационной системы в таких условиях открывает дорогу для более сложных и полностью автономных миссий в будущем.
Этот кейс подтверждает глобальный тренд на использование специализированных дронов для инспекции критической инфраструктуры, где роботизация напрямую влияет на безопасность персонала, экономическую эффективность и надежность эксплуатации объектов.
* Источник фото — flyability.com
