Инспекция градирен — массивных сооружений, жизненно важных для электростанций, нефтеперерабатывающих заводов и других крупных промышленных объектов — традиционно является сложной, дорогостоящей и опасной задачей. Однако современные беспилотные авиационные системы (БАС), оснащенные передовыми сенсорами, кардинально меняют подходы к обслуживанию этих критически важных активов, повышая безопасность и операционную эффективность.
Проблема традиционных методов инспекции
Градирни, или охладительные башни, предназначены для отвода избыточного тепла из технологических процессов путем охлаждения большого объема воды. Высота этих бетонных или металлических конструкций может достигать сотен метров, как, например, у градирни на угольной электростанции Пиншань II в Китае, высота которой составляет 210 метров. Осмотр таких гигантов сопряжен с серьезными вызовами.
Традиционные методы инспекции включают:
- Строительные леса: возведение лесов вокруг или внутри градирни позволяет получить полный доступ к поверхности, но это чрезвычайно медленный, дорогостоящий и рискованный процесс, подвергающий персонал опасности падения с высоты.
- Промышленный альпинизм: использование систем веревочного доступа обеспечивает высокую маневренность, но требует привлечения высококвалифицированных специалистов, работающих в опасных условиях. Этот метод также является медленным.
- Автовышки: позволяют быстро получить доступ к конкретным участкам, но их перемещение затруднительно, а зона охвата ограничена.
Любой из этих методов требует длительной остановки работы объекта, что приводит к прямым финансовым потерям. Весь процесс инспекции одной градирни может занимать более 10 дней и сопряжен с постоянными рисками для жизни и здоровья инспекторов.
Технологическое решение: дроны для замкнутых пространств
Ответом на эти вызовы стало применение специализированных беспилотников, спроектированных для работы в сложных и ограниченных условиях. В отличие от стандартных БПЛА, используемых для аэрофотосъемки, инспекционные дроны для промышленных объектов обладают уникальными характеристиками. Они часто оснащены защитным каркасом, делающим их ударопрочными и позволяющим безопасно контактировать с поверхностями без риска повреждения или потери управления. Это критически важно при полетах внутри градирен, где GPS-сигнал отсутствует, а воздушные потоки непредсказуемы.
Ключевые технологии на борту

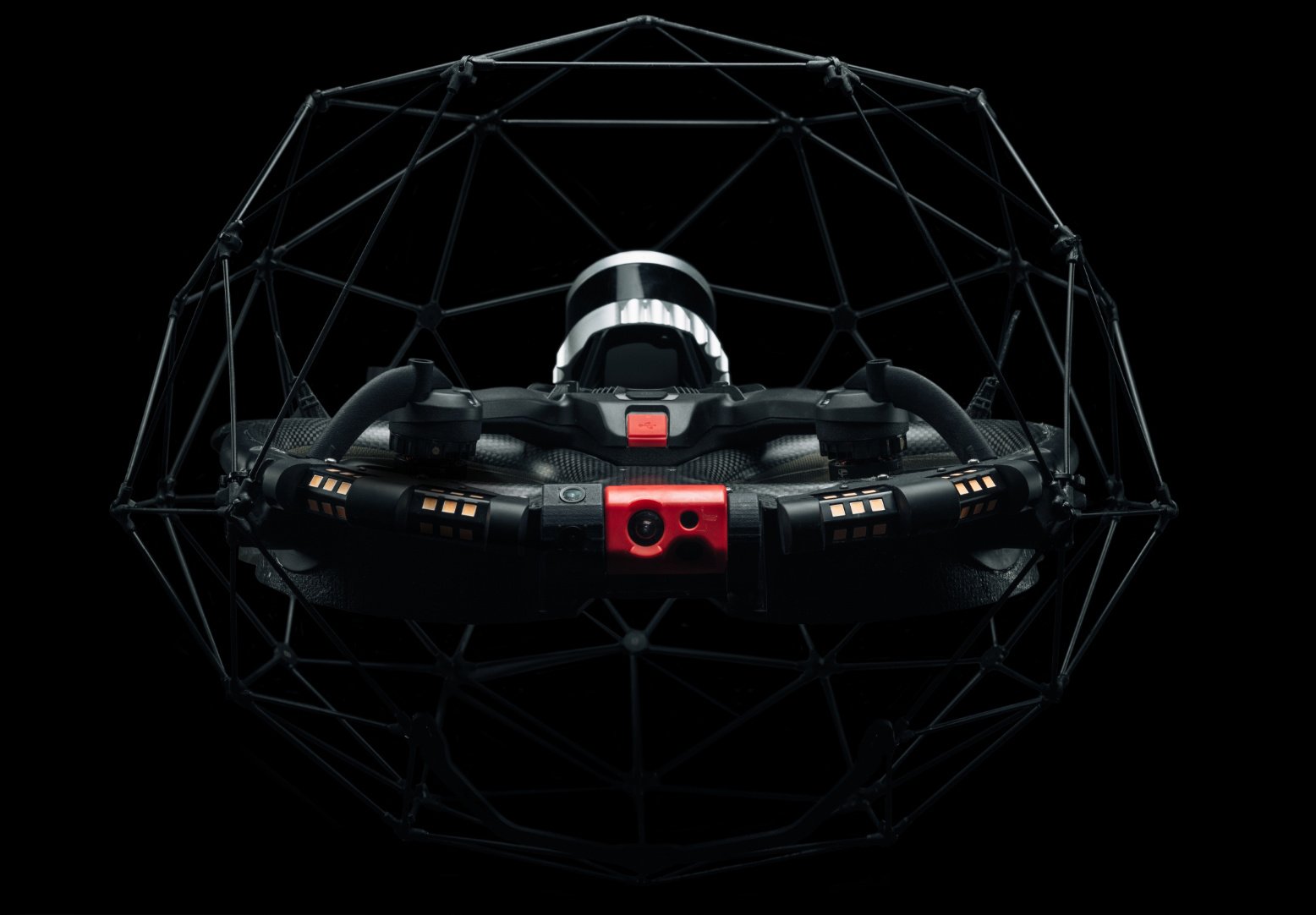

Современные инспекционные дроны, такие как швейцарский Elios 3, являются ярким примером комплексного технологического решения. Они несут на борту несколько типов полезной нагрузки одновременно:
- Камера высокого разрешения (4K): позволяет оператору проводить детальный визуальный осмотр, выявляя трещины, сколы бетона, коррозию и биологические обрастания.
- Лидар (LiDAR): лазерный сканер, который в реальном времени строит точную трехмерную карту обследуемого пространства. Это позволяет создавать так называемый «цифровой двойник» актива — высокодетализированную 3D-модель градирни, на которой точно локализованы все обнаруженные дефекты.
- Дополнительные модули: на дрон может устанавливаться ультразвуковой толщиномер (UT) для измерения толщины металлических конструкций и выявления истончения стенок, что критично для оценки структурной целостности.
Практическое применение: кейс на атомной электростанции
Эффективность нового подхода подтверждается реальными проектами. Чешская компания VZU Plzen, специализирующаяся на роботизированных инспекциях, использовала дрон Elios 3 для обследования градирен на атомной электростанции. В ходе проекта, включавшего более 300 полетов, команда за 10 дней полностью проинспектировала четыре градирни высотой более 100 метров каждая, зафиксировав около 16 000 точек интереса (дефектов и аномалий).
Для сравнения, традиционными методами за тот же срок удалось бы обследовать лишь одну градирню. Этот кейс наглядно демонстрирует многократное повышение производительности при одновременном устранении рисков для персонала, который на протяжении всей операции находился в безопасности на земле.
Регуляторный контекст в России
Применение дронов для инспекции промышленных объектов в Российской Федерации подчиняется строгим правилам. Любой БПЛА массой от 0,15 до 30 кг подлежит обязательному учету в Росавиации. Для выполнения полетов необходимо получить разрешение от органов Единой системы организации воздушного движения (ЕС ОрВД), подав план полета.
Особые требования предъявляются к полетам вблизи и над объектами топливно-энергетического комплекса (ТЭК), к которым относятся и электростанции. Такие операции требуют дополнительного согласования со службой безопасности самого объекта и, в ряде случаев, с другими ведомствами. В то же время полеты внутри зданий и сооружений представляют собой «серую зону» в регулировании, но протоколы безопасности на критически важных объектах все равно требуют строгого контроля и получения допусков. Внедрение таких технологий идет в русле государственной программы цифровизации промышленности, что может способствовать постепенному упрощению регламентов для подобных инспекционных работ.
Преимущества и перспективы
Внедрение беспилотных технологий в процесс инспекции градирен обеспечивает три ключевых преимущества:
- Повышение безопасности: полностью исключается необходимость проведения работ на высоте и в замкнутом пространстве, что сводит к нулю риск для жизни инспекторов.
- Экономическая эффективность: значительно сокращается время простоя оборудования и общая продолжительность инспекции. Это ведет к прямой экономии средств и минимизации производственных потерь.
- Качество данных: создание цифровых двойников обеспечивает объективную, высокоточную и воспроизводимую оценку состояния актива. Это позволяет отслеживать динамику развития дефектов от инспекции к инспекции и точнее планировать ремонтные работы.
Очевидно, что дроны перестали быть просто инструментом для фотосъемки и превратились в мощную платформу для сбора данных и управления промышленными активами. По мере развития технологий, в частности, интеграции искусственного интеллекта для автоматического распознавания дефектов, их роль в обеспечении безопасности и эффективности тяжелой промышленности будет только расти, делая ручной рискованный труд достоянием прошлого.
