Традиционная наземная геодезия, требующая значительных временных и финансовых затрат, уступает место новым технологиям. Использование беспилотных летательных аппаратов (БПЛА) для геодезических изысканий открыло новую эру эффективности, точности и безопасности, кардинально изменив подходы к сбору пространственных данных. Эта технология уже сегодня активно применяется в строительстве, сельском хозяйстве, горнодобывающей промышленности и при инспекции инфраструктуры, предлагая беспрецедентные возможности для специалистов.
Технологическая основа: фотограмметрия и LiDAR
Геодезия с использованием дронов — это процесс сбора точных пространственных данных о рельефе, объектах и земельных участках с воздуха. Для этого БПЛА оснащаются высокотехнологичными сенсорами, такими как камеры высокого разрешения для фотограмметрии или лазерные сканеры LiDAR (Light Detection and Ranging).
После сбора данных специализированное программное обеспечение обрабатывает полученную информацию, создавая на ее основе детализированные ортофотопланы, цифровые модели местности (ЦММ) и рельефа (ЦМР), а также трехмерные модели объектов. Эти материалы служат основой для проектирования, кадастровых работ, мониторинга и анализа.
Геодезия или картографирование: в чем разница?
Хотя термины «геодезия с дронов» (drone surveying) и «картографирование с дронов» (drone mapping) часто используются как синонимы, между ними есть ключевое различие, заключающееся в цели и конечном продукте. Оба процесса используют БПЛА для сбора данных, но преследуют разные цели.
| Фактор | Геодезия с помощью дронов | Картографирование с помощью дронов |
| Цель | Сбор высокоточных пространственных данных и измерений для анализа, проектирования и принятия решений. Основной фокус — на метрической точности. | Создание детализированных карт и ортофотопланов (геопривязанных изображений) для визуального представления местности. Основной фокус — на визуализации. |
| Сбор и анализ данных | Часто используются специализированные сенсоры (LiDAR, мультиспектральные камеры) и технологии (RTK/PPK) для получения данных с сантиметровой точностью. Данные анализируются для извлечения конкретных параметров: высот, контуров, объемов. | В основном используются камеры высокого разрешения. Изображения обрабатываются для создания ортофотопланов и 3D-моделей для визуального анализа ландшафта, отслеживания изменений или планирования. |
| Применение | Строительство, горнодобывающая промышленность, сельское хозяйство (точное земледелие), землеустройство, управление инфраструктурой. Результаты имеют юридическую и инженерную значимость. | Градостроительство, лесное хозяйство, реагирование на чрезвычайные ситуации, мониторинг окружающей среды, археология. Результаты используются для оценки и планирования. |
На практике эти два подхода часто дополняют друг друга. Например, строительная площадка может быть сперва картографирована для общей визуализации, а затем подвергнута геодезической съемке с LiDAR для точного подсчета объемов материалов.
Ключевые преимущества и сферы применения
Внедрение БПЛА в геодезию обусловлено рядом неоспоримых преимуществ, которые обеспечивают технологии значительный рост популярности.
- Экономическая эффективность: аэросъемка с дрона значительно дешевле, чем использование пилотируемой авиации или проведение масштабных наземных работ с привлечением больших бригад.
- Экономия времени: бПЛА способны за один полет обследовать сотни гектаров, собирая данные в десятки раз быстрее традиционных методов. Это ускоряет реализацию проектов и принятие решений.
- Повышение безопасности: дроны позволяют обследовать труднодоступные или опасные объекты (карьеры, высотные сооружения, зоны ЧС) без риска для жизни и здоровья специалистов.
- Высокая точность и детализация: современные дроны, оснащенные технологиями RTK (Real-Time Kinematic) или PPK (Post-Processed Kinematic), обеспечивают геодезическую точность измерений до нескольких сантиметров.
- Универсальность: возможность установки различных полезных нагрузок (камеры, LiDAR, тепловизоры, мультиспектральные сенсоры) делает дроны универсальным инструментом для решения широкого круга задач.
Практическое применение в отраслях
Технология нашла применение в самых разных сферах:
- Строительство: мониторинг хода строительства, создание исполнительных съемок, точный подсчет объемов земляных работ и складированных материалов, инспекция зданий и сооружений.
- Землеустройство и кадастр: создание топографических планов, уточнение границ земельных участков, инвентаризация земель.
- Инфраструктура: инспекция мостов, линий электропередач, трубопроводов и других критически важных объектов для выявления дефектов и планирования технического обслуживания.
- Сельское хозяйство: создание карт для точного земледелия, оценка состояния посевов, планирование и оптимизация систем полива.
- Горнодобывающая промышленность: маркшейдерские съемки, мониторинг отвалов, подсчет объемов добытой породы, обеспечение промышленной безопасности.
Правовой статус и регулирование в России
Выполнение геодезических работ с помощью БПЛА — это не только технологический, но и сложный юридический процесс. В Российской Федерации эта сфера строго регулируется.
Лицензирование и ответственность
Ключевым моментом является то, что геодезическая и картографическая деятельность подлежит обязательному лицензированию. Сам по себе пилот дрона, не имеющий соответствующей лицензии и квалификации кадастрового инженера или геодезиста, не может выдавать официальные заключения. На практике пилот БПЛА выступает в роли оператора, собирающего первичные данные (аэроснимки, облака точек). Вся дальнейшая обработка, анализ и, что самое главное, подписание итоговых документов (технических планов, отчетов) должны производиться организацией или специалистом с действующей геодезической лицензией.
Общие правила эксплуатации БПЛА
Помимо лицензионных требований, каждый оператор коммерческого дрона должен соблюдать общие правила использования воздушного пространства РФ:
- Учет БПЛА: все беспилотники взлетной массой от 0,15 до 30 кг подлежат обязательному государственному учету в Росавиации.
- Получение разрешений на полеты: перед выполнением работ необходимо согласовать план полета с зональным центром Единой системы организации воздушного движения (ЕС ОрВД). В населенных пунктах дополнительно требуется разрешение от органов местного самоуправления.
- Соблюдение ограничений: полеты запрещены над охраняемыми объектами, в запретных зонах и зонах ограничения полетов без специального разрешения.
Несоблюдение этих правил влечет за собой административную, а в некоторых случаях и уголовную ответственность.
Процесс работы и итоговые материалы
Рабочий процесс геодезической съемки с дрона состоит из нескольких этапов:

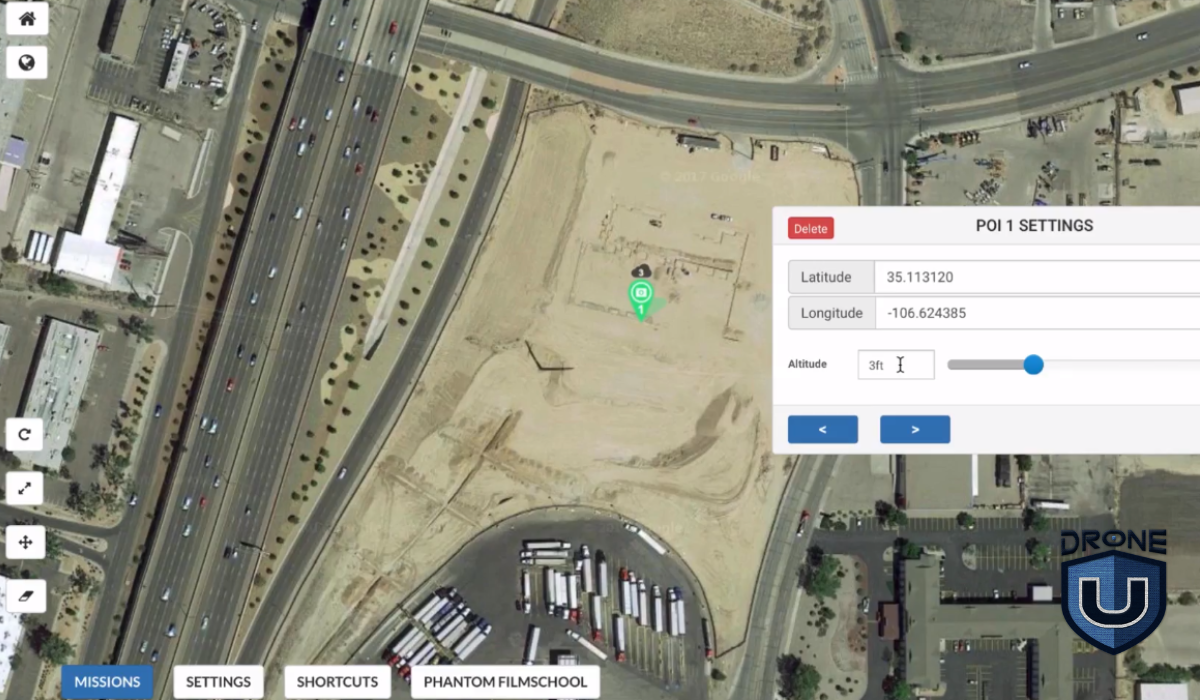

- Планирование миссии: определение границ участка, создание полетного задания в специализированном ПО с указанием высоты, скорости и процента перекрытия снимков. Разметка и координирование наземных опознаков для повышения точности.
- Сбор данных: автоматический полет дрона по заданному маршруту и фиксация данных.
- Обработка данных: загрузка снимков в фотограмметрическое ПО (например, Agisoft Metashape, Pix4Dmapper) для создания плотного облака точек, 3D-модели и ортофотоплана.
- Анализ и подготовка результатов: на основе обработанных данных геодезист или кадастровый инженер создает финальные продукты.
Основные виды итоговых материалов:
- Ортофотоплан: масштабированное и геопривязанное изображение местности с устраненными искажениями, которое можно использовать для точных измерений расстояний и площадей.
- Цифровая модель рельефа (ЦМР) и местности (ЦММ): 3D-представления поверхности земли. ЦМР отображает «голую» землю, а ЦММ включает в себя здания и растительность.
- Облако точек: огромный массив точек в трехмерном пространстве, являющийся основой для создания всех остальных продуктов и детального анализа.
- 3D-модели: детализированные трехмерные визуализации объектов и местности для презентаций и проектирования.
В будущем можно ожидать еще более глубокой интеграции геодезических БПЛА с технологиями искусственного интеллекта и машинного обучения для автоматического распознавания объектов и анализа данных, что еще больше расширит границы применения этой революционной технологии.
* Источник фото — thedroneu.com
