Топографическая съемка — фундаментальный этап любого строительного или девелоперского проекта. До недавнего времени этот процесс ассоциировался с геодезистами, использующими тахеометры и GPS-приемники. Сегодня же в авангарде этой отрасли находятся беспилотные летательные аппараты (БПЛА), которые кардинально меняют подходы к сбору пространственных данных, предлагая беспрецедентную скорость, безопасность и детализацию. Эта технология превращает природный ландшафт в точные, пригодные для использования цифровые модели, без которых невозможно современное проектирование и строительство.
Что такое топографическая съемка и почему она критически важна?

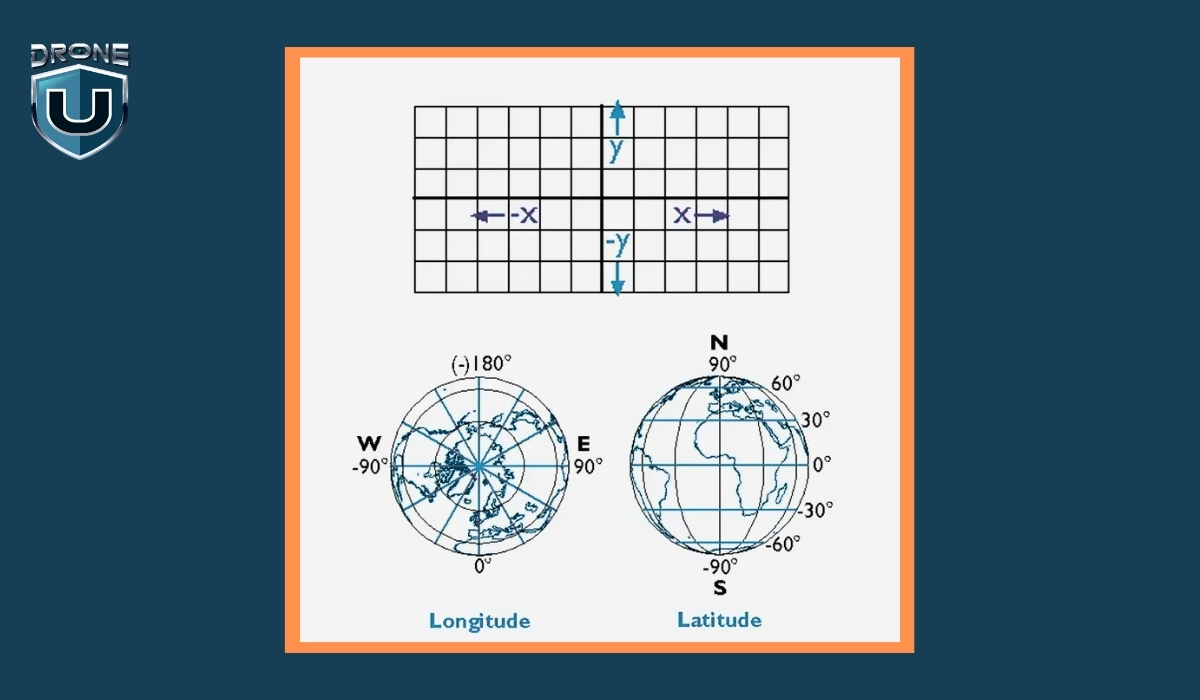

Топографическая съемка — это процесс измерения и картографирования рельефа и объектов на местности. В результате создается детальный план или карта, на которой с помощью горизонталей (линий равных высот) и условных знаков отображаются как естественные (холмы, реки, овраги, растительность), так и искусственные (здания, дороги, линии электропередач) элементы. Ключевая задача — получить точные трехмерные координаты (X, Y, Z) для каждой точки на обследуемой территории.
Значимость таких данных сложно переоценить. Представьте строительство нового жилого комплекса. Одна из главных задач инженеров — спроектировать эффективную дренажную систему для отвода дождевой воды, чтобы избежать подтопления зданий и дорог. Без точной топографической карты, показывающей все уклоны и низины, проектирование превращается в угадывание, что может привести к серьезным просчетам, затоплениям и дорогостоящим исправлениям. Топосъемка предоставляет инженерам и архитекторам фактическую основу для принятия выверенных решений.
Эффективность применения дронов подтверждается опытом крупных строительных компаний. Например, по данным международного строительного концерна STRABAG, использование БПЛА для топографической съемки на объектах ускоряет процесс сбора данных на 80% по сравнению с традиционными наземными методами.
Фотограмметрия и LiDAR: ключевые технологии сбора данных
В контексте беспилотной съемки часто упоминаются термины «фотограмметрия» и «LiDAR», которые нередко путают. Важно понимать их различие, так как они представляют собой разные подходы к сбору данных.
Фотограмметрия — это технология создания 3D-моделей и карт на основе анализа множества перекрывающихся фотографий, сделанных с разных ракурсов. LiDAR (Light Detection and Ranging) — это метод, использующий лазерный сканер для измерения расстояний до объектов путем испускания импульсов света и анализа отраженного сигнала. По сути, фотограмметрия отвечает на вопрос «что измеряем» с помощью изображений, а LiDAR — «чем измеряем», используя лазер.
| Аспект | Топографическая съемка (метод) | LiDAR-сканирование (технология) |
|---|---|---|
| Суть | Процесс картографирования рельефа и объектов местности | Сенсорная технология для измерения расстояний с помощью лазера |
| Основные инструменты | Дроны с фотокамерами, тахеометры, GNSS-приемники | Лазерные сканеры (LiDAR), установленные на БПЛА или наземных платформах |
| Результат | Топографические карты с горизонталями, высотными отметками и объектами | Плотное облако точек, цифровые модели рельефа и местности |
| Ключевое отличие | Фокус на том, что измеряется (характеристики рельефа) | Фокус на том, чем собираются данные о высоте |
| Пример применения | Геодезист использует дрон для картографирования строительной площадки с уклоном | LiDAR-сканер на дроне создает модель рельефа под густым лесным покровом |
Как проводится топографическая съемка с помощью дрона: пошаговый процесс
Современная топосъемка с БПЛА — это комплексный процесс, который значительно повышает эффективность и безопасность сбора данных на больших или труднодоступных территориях.
1. Планирование полетного задания
Процесс начинается с тщательной подготовки. Специалисты анализируют спутниковые снимки, определяют границы участка, выявляют потенциальные препятствия (ЛЭП, высокие деревья, здания) и проверяют ограничения воздушного пространства. Для планирования маршрута полета используются специализированные программы (например, DJI Pilot 2, UgCS), которые позволяют задать высоту, скорость, процент продольного и поперечного перекрытия снимков для обеспечения качественного результата.
2. Создание опорной геодезической сети (ОГС)
Для достижения высокой точности аэрофотосъемка привязывается к наземным точкам с известными координатами. Геодезисты закладывают на участке специальные маркеры — опознаки, или точки наземного контроля (Ground Control Points, GCPs), координаты которых определяются с помощью высокоточного GNSS-оборудования. Эти точки служат для «привязки» воздушных данных к реальной системе координат, что минимизирует погрешности.
3. Выполнение полета и сбор данных
Дрон, оснащенный камерой высокого разрешения или сканером LiDAR, выполняет полет по заранее запрограммированному маршруту. Современные геодезические дроны, такие как DJI Matrice 350 RTK или Phantom 4 RTK, используют технологию RTK (Real-Time Kinematic), которая позволяет получать координаты центров фотографирования с сантиметровой точностью в реальном времени. Это значительно сокращает количество необходимых наземных опорных точек, но не отменяет их использования для контроля качества.
4. Обработка данных и создание карты
Собранные данные (фотографии или облака точек) загружаются в специализированное фотограмметрическое ПО (например, Agisoft Metashape, Pix4Dmapper). Программа автоматически сшивает снимки, строит плотное облако точек, на основе которого создаются цифровые модели рельефа (ЦМР) и местности (ЦММ), ортофотопланы и, наконец, топографические карты с горизонталями и условными знаками.
5. Контроль качества и верификация
Финальный и обязательный этап — проверка точности полученных результатов. Специалисты сверяют данные, полученные с дрона, с координатами контрольных точек, не участвовавших в уравнивании. Это гарантирует, что итоговая карта соответствует требованиям нормативных документов (например, российских ГОСТов по созданию топографических планов) и подходит для проектных работ.
Правовой контекст в Российской Федерации
Выполнение топографической съемки с БПЛА в России требует строгого соблюдения законодательства. Оператор должен учитывать следующие ключевые моменты:
- Постановка на учет: беспилотники взлетной массой от 0,15 до 30 кг подлежат обязательному учету в Федеральном агентстве воздушного транспорта (Росавиация).
- Разрешение на полеты: перед каждым полетом необходимо получить разрешение на использование воздушного пространства. Для этого подается представление на установление временного или местного режима в зональный центр Единой системы организации воздушного движения (ЕС ОрВД). Также требуется согласование с органами местного самоуправления.
- Геозоны: необходимо тщательно проверять карты с запретными и ограничительными зонами для полетов, которые включают территории вблизи аэропортов, военных объектов, объектов критической инфраструктуры и органов власти.
- Лицензирование: для проведения геодезических и картографических работ в профессиональных целях может потребоваться соответствующая лицензия.
Заключение: будущее за точными данными
Топографическая съемка — это не просто техническая процедура, а основа для принятия взвешенных и безопасных решений в строительстве и землеустройстве. Дроны не заменили геодезистов, а дали им в руки мощнейший инструмент, позволяющий получать сверхдетализированные данные о рельефе быстрее, безопаснее и зачастую дешевле традиционных методов. Ценность заключается не в самом беспилотнике, а в точности, глубине и наглядности информации, которую он помогает собрать. Именно эти данные позволяют минимизировать риски, избегать дорогостоящих ошибок проектирования и гарантировать, что каждый объект построен на прочном фундаменте из реальных фактов.
