Швейцарская компания Flyability, лидер в области разработки дронов для инспекции в ограниченных и труднодоступных пространствах, представила подробное техническое руководство по применению своего флагманского беспилотника Elios 3 для инспекции промышленных котлов. Это решение призвано кардинально изменить подходы к техническому обслуживанию критически важного оборудования в энергетике, нефтехимии и других отраслях, повышая безопасность персонала и сокращая время простоя.
Вызовы традиционной инспекции котлов
Проверка состояния промышленных котлов — сложная и опасная задача. Традиционно она требует полной остановки оборудования, его охлаждения и последующего возведения строительных лесов внутри котла для обеспечения доступа инспекторов. Этот процесс сопряжен с рядом серьезных проблем:
- Риски для безопасности: персонал работает в замкнутом пространстве, часто при наличии остаточных вредных веществ, высоких температур и риске падения с высоты.
- Длительный простой: монтаж и демонтаж лесов может занимать дни и даже недели, что приводит к значительным финансовым потерям из-за остановки производственного процесса.
- Неполные данные: визуальный осмотр человеком субъективен, а документирование дефектов затруднено. Сложно отслеживать динамику развития коррозии или трещин с течением времени.
Elios 3 как технологический ответ
Дрон Elios 3 предлагает комплексное решение, которое нивелирует большинство недостатков традиционного метода. Разработанный специально для работы в сложных условиях, он сочетает в себе передовые технологии навигации и сбора данных.
Ключевые технологии и характеристики
В основе решения лежит сам беспилотник Elios 3, оснащенный уникальной полезной нагрузкой. Его главная особенность — ударопрочный сферический каркас из углеродного волокна, который позволяет дрону сталкиваться с препятствиями без потери управления и повреждений. Это критически важно при полетах внутри тесных и сложных конструкций котла.
Сердцем навигационной системы является технология SLAM (Simultaneous Localization and Mapping), реализованная в движке FlyAware™. SLAM позволяет дрону в реальном времени строить трехмерную карту окружающего пространства и одновременно определять свое положение на ней. Это обеспечивает стабильный полет и точное позиционирование даже при полном отсутствии сигнала GPS, что является стандартом для внутренних помещений.
Полезная нагрузка включает:
- Лидар (LiDAR): сканирует окружающее пространство для создания высокоточной 3D-модели (облака точек) инспектируемого объекта.
- Основная 4K камера: позволяет получать детализированные визуальные данные для обнаружения трещин, деформаций и других структурных дефектов.
- Тепловизионная камера: выявляет температурные аномалии, которые могут указывать на проблемы с изоляцией, утечки или истончение стенок.
Практический рабочий процесс: от плана до отчета
Flyability предлагает четко выстроенный рабочий процесс, который интегрирует аппаратное и программное обеспечение в единую экосистему. Процесс инспекции с помощью Elios 3 состоит из четырех основных этапов:
- Планирование: перед полетом оператор может использовать существующие чертежи или данные предыдущих инспекций для определения ключевых зон осмотра.
- Сбор данных: пилот осуществляет полет внутри котла, управляя дроном с помощью пульта. Благодаря системе SLAM полет становится более стабильным и предсказуемым. Данные с лидара, RGB и тепловизионной камер записываются в режиме реального времени.
- Обработка и анализ: собранные данные загружаются в специализированное программное обеспечение Inspector. Оно автоматически обрабатывает информацию и создает точную 3D-модель котла. Инженеры могут виртуально «перемещаться» по этой модели, детально осматривать любые участки и отмечать на ней точки интереса (POI), прикрепляя к ним фотографии и комментарии.
- Формирование отчета и принятие решений: на основе анализа создается подробный отчет с точной локализацией всех обнаруженных дефектов. Это позволяет ремонтным бригадам целенаправленно устранять неисправности, не тратя время на их поиск.
Правовой аспект: полеты в закрытых помещениях
Важным преимуществом использования дронов типа Elios 3 является специфика правового регулирования. В Российской Федерации, как и в большинстве других стран, основные правила использования БПЛА (постановка на учет, получение разрешений на полеты) распространяются на полеты в общем воздушном пространстве. Полеты, выполняемые полностью внутри зданий, сооружений или замкнутых конструкций, как правило, не подпадают под действие Воздушного кодекса и федеральных авиационных правил. Ответственность за безопасность в этом случае ложится на владельца объекта и эксплуатанта дрона, которые должны руководствоваться внутренними инструкциями по технике безопасности и охране труда.
Влияние на отрасль и перспективы
Применение дронов для инспекции промышленных объектов — это не просто технологическая новинка, а часть глобального тренда на цифровизацию промышленности и создание «цифровых двойников» (Digital Twins) активов. Полученная с помощью Elios 3 3D-модель является именно таким цифровым двойником котла, который можно использовать для отслеживания его состояния на протяжении всего жизненного цикла.

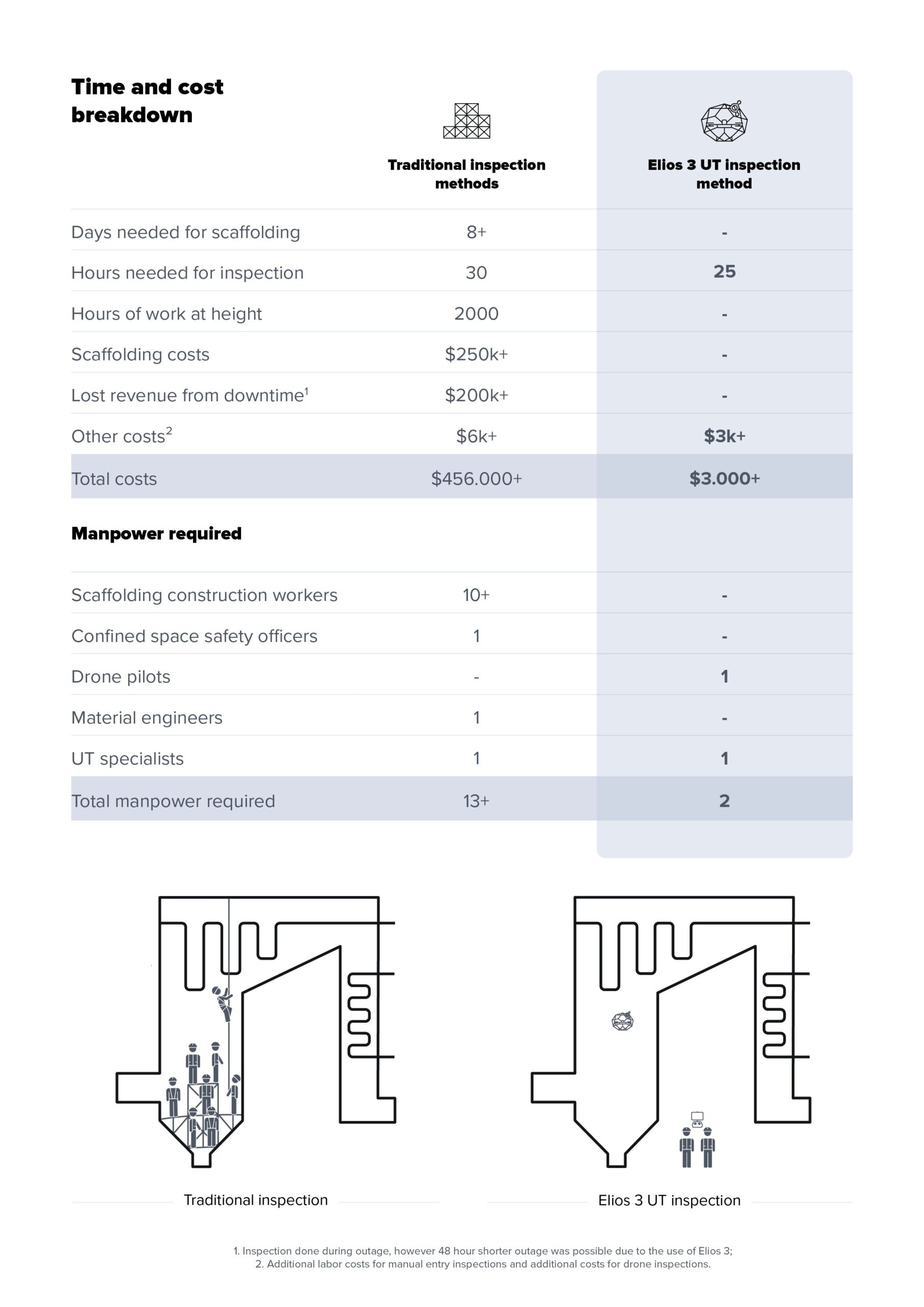

Экономический эффект достигается за счет прямого сокращения времени простоя оборудования, отказа от дорогостоящих услуг по возведению лесов и снижения рисков производственного травматизма. Внедрение подобных технологий позволяет предприятиям переходить от реактивного ремонта (устранение уже случившихся поломок) к проактивному техническому обслуживанию на основе реальных данных, что в конечном итоге повышает эффективность и конкурентоспособность производства.
