В городе Крайстчерч, Новая Зеландия, был успешно реализован один из первых в регионе проектов по дистанционной инспекции ливневой канализации с использованием беспилотника. Компания InterGroup применила дрон Elios 3 производства Flyability для обследования более 260 метров подземных трубопроводов, продемонстрировав значительные преимущества новой технологии по сравнению с традиционными методами в области безопасности, скорости и качества собираемых данных.
Инновационный подход к инспекции в Новой Зеландии
Проект был инициирован по заказу международной консалтинговой компании AECOM и городского совета Крайстчерча. Задача заключалась в проведении комплексного обследования двух параллельных веток ливневого коллектора диаметром 1800 мм и 1200 мм. Целью было получение геопривязанной карты состояния трубопроводов для оценки их текущего состояния и планирования будущих работ.
Традиционно подобные инспекции требуют применения гидродинамической прочистки (water jetting) и телеинспекции с помощью CCTV-роботов. Этот процесс может занимать несколько дней и, что наиболее критично, требует спуска персонала в замкнутое пространство, что сопряжено с серьезными рисками: от падений до воздействия биоугроз и опасных газов. Использование дрона позволило полностью исключить необходимость нахождения людей под землей.
Elios 3: специализированный инструмент для замкнутых пространств
Выбор дрона Elios 3 был обусловлен его уникальными характеристиками, специально разработанными для работы в сложных и недоступных средах. Этот аппарат является не просто летающей камерой, а комплексным решением для промышленных инспекций.
Ключевые особенности:
- Защитная конструкция и отказоустойчивость: дрон заключен в ударопрочную сферическую клетку, которая позволяет ему выдерживать столкновения со стенами и препятствиями. Специализированная прошивка помогает аппарату быстро восстанавливать стабильность после контактов. Функция Smart Return-to-Home автоматически возвращает дрон к точке взлета, оптимизируя использование батареи.

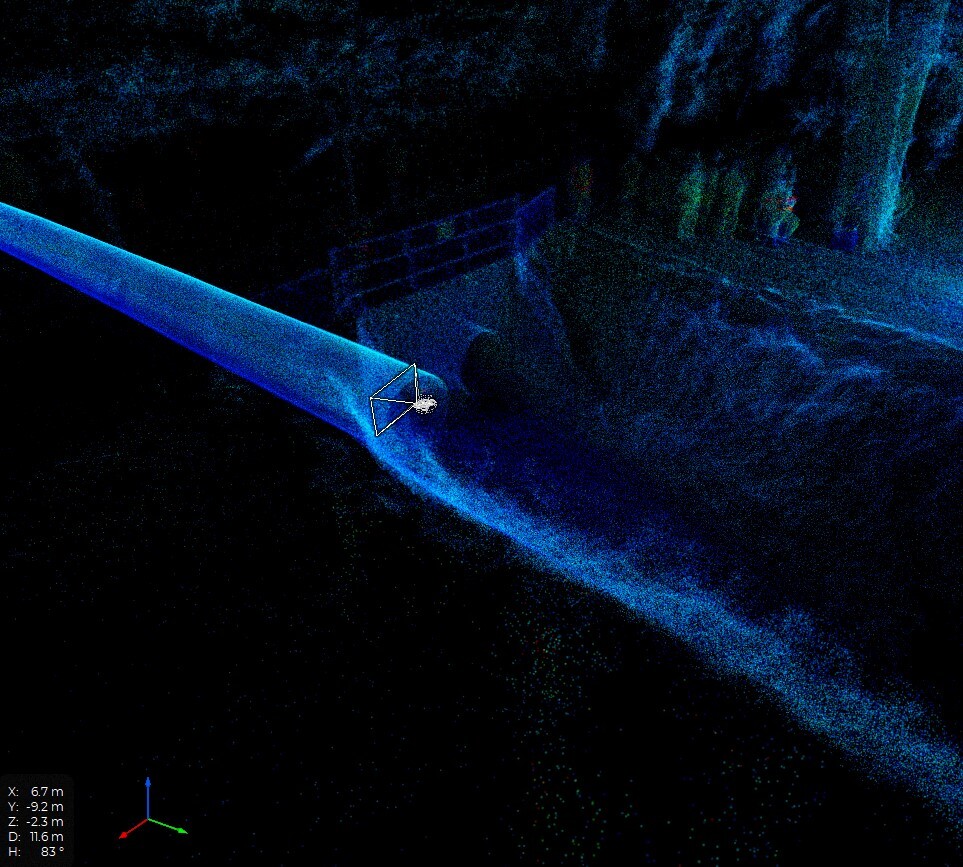

- Комбинированный сбор данных: Elios 3 оснащен модульными полезными нагрузками, включая 4K-камеру и лидар (LiDAR), способный создавать облака точек с сантиметровой точностью. Это позволяет одновременно получать высококачественное видео и строить точные 3D-модели инспектируемого объекта, так называемые «цифровые двойники».
- Мощная система освещения: для работы в полной темноте подземных коммуникаций дрон оборудован мощной светодиодной подсветкой, обеспечивающей четкое изображение даже на значительном удалении.
- Интеграция с программным обеспечением: данные, собранные дроном, обрабатываются в ПО Flyability Inspector, а затем могут быть бесшовно импортированы в отраслевой стандарт для инспекции трубопроводов — WinCan. Эта интеграция, представленная в 2023 году, позволяет формировать отчеты в привычном для инженеров и заказчиков формате, что значительно упрощает внедрение новой технологии в существующие рабочие процессы.
Ход выполнения миссии и обработка данных
Вся операция по сбору данных на объекте заняла всего один день, что кардинально быстрее традиционных методов. Пилоты InterGroup успешно провели облет всей необходимой дистанции, получив детализированные видеоматериалы и точные данные с лидара. Благодаря мощному освещению удалось выявить дефекты и особенности конструкции труб с высокой степенью детализации.
После полетов данные были импортированы в WinCan. Это был первый опыт компании InterGroup по созданию отчета в этой системе на основе полетных данных Elios 3. Финальный отчет содержал аннотированные изображения, привязанные к точной 3D-модели трубопровода, что позволило наглядно продемонстрировать состояние актива.
«Использование WinCan и дрона Elios 3 обеспечило плавную интеграцию, и компания InterGroup осталась очень довольна конечным результатом. Отчет был предоставлен клиенту в знакомом формате, и отзывы были исключительно положительными. Этот процесс предоставил как нашей команде, так и клиенту детальную информацию, которая послужила основой для принятия взвешенных решений», — отметил Дариуш Лескевич, менеджер по стратегическому росту и предоставлению услуг в InterGroup.
Результаты и практическая значимость
Итоговый отчет предоставил заказчикам — AECOM и городскому совету Крайстчерча — исчерпывающую информацию о состоянии 265,69 метров ливневой канализации. Созданный цифровой двойник актива станет основой для проактивного планирования технического обслуживания и ремонта, минимизируя сбои в работе городской инфраструктуры.
Данный проект наглядно демонстрирует зрелость технологии инспекционных дронов и их способность решать сложные промышленные задачи. Переход от рискованных ручных инспекций к безопасным и высокотехнологичным методам с использованием БПЛА становится глобальным трендом. Это не только повышает безопасность труда, но и обеспечивает беспрецедентный уровень точности данных, позволяя перейти к предиктивному обслуживанию критически важной инфраструктуры. Подобные решения имеют огромный потенциал для применения в любой стране с разветвленной сетью коммунальных и промышленных сетей, включая Россию.
